2선식·3선식 온습도 센서 차이와 결선 방법 완벽 가이드

온습도 센서, 이슬점 센서(노점 센서), 풍속 센서, 유량 센서와 같은 산업용 센서는 설치 환경에 따라 배선 방식이 달라집니다.

특히 2선식 센서와 3선식 센서는 결선 구조와 신호 전송 정확도가 다르기 때문에 설치 전에 충분히 이해하는 것이 중요합니다.

---

🔹2선식(2-wire) 온습도 센서

• 구성: 전원과 출력 신호를 하나의 케이블(두 가닥)로 전송
• 장점: 저비용, 배선 단순화, 설치 시간 단축
• 적합한 환경: HVAC 시스템, 건물 자동제어(BAS), 표준 온습도 측정 등 전류 사용량이 적은 장비

2선식 대표 온습도 센서 EE160

공조및 냉난방용 습도 센서



결선 방법 예시

1. V+전원선→PLC 또는 데이터 로거 전원 단자 연결

2. Signal 출력선→ 같은 케이블의 다른 가닥을 통해 신호 입력 단자 연결

💡2선식 센서는 에너지 효율과 케이블 비용 절감이 중요한 프로젝트에 적합합니다.

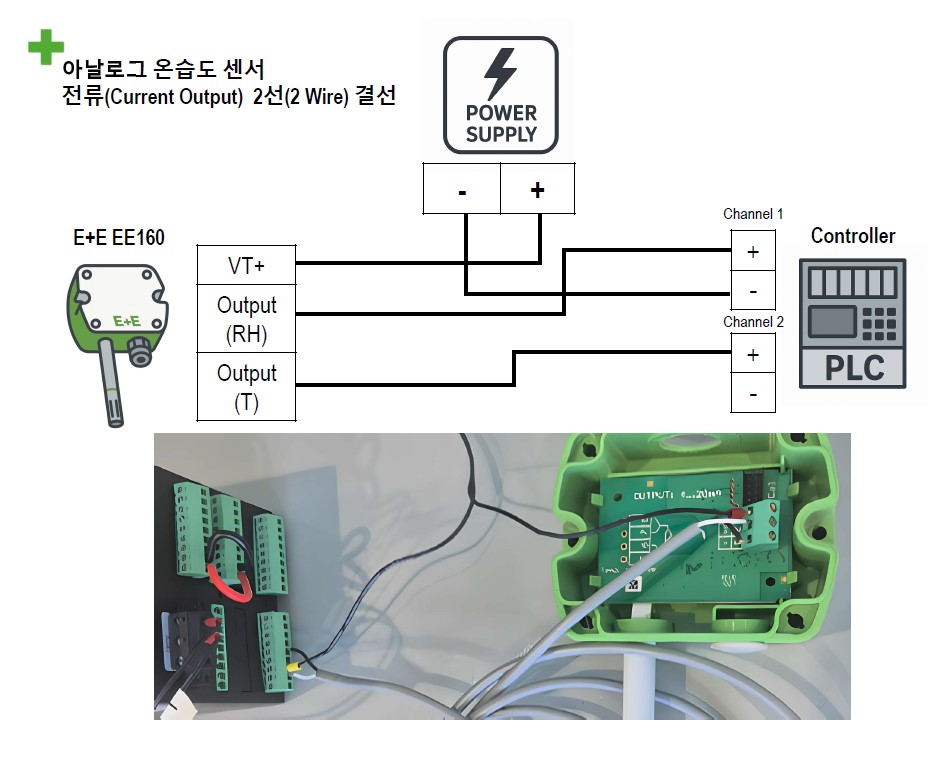

2선식 센서 결선 방법



🔹3선식(3-wire) 온습도 센서

• 구성: V+, GND(공통 접지), Signal 세 가닥으로 전원과 신호 회로 분리
• 장점: 전류 소모량이 큰 센서에도 안정적으로 동작
• 적합한 환경: CO2 센서, 산업용 공정 제어, 디스플레이·램프 내장 센서

3선식 대표 온습도 센서 HTS801

고습과 화학적으로 오염된 환경을 위한 산업용 온습도 센서



결선 방법 예시

1. V+ 전원 → 전원 공급 단자

2. GND → 데이터 수집 장치 접지 단자

3. Singal → 출력 신호 입력 단자

💡3선식 센서는 정밀 측정이 필요하고 부하가 큰 산업용 장비에 권장됩니다.

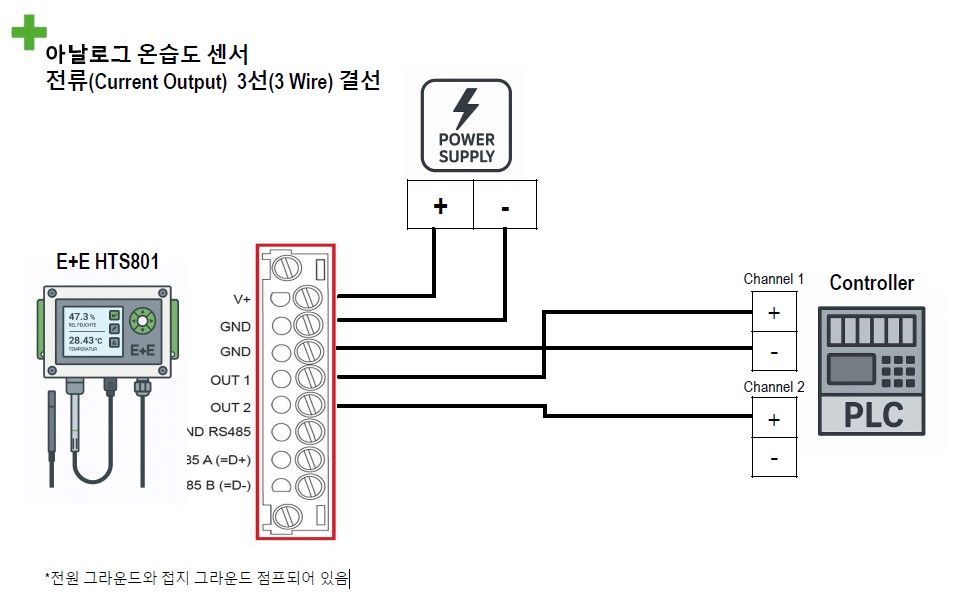

3선식 센서 결선 방법

🆚2선식 / 3선식 센서 비교표

구분	2선식 (2-wire)	3선식 (3-wire)
장점	배선 단순, 케이블 절감, 설치 용이	대전류 대응 가능, 안정적 측정
단점	전류 사용량 제한	배선 복잡, 케이블 비용 상승
적용 예시	HVAC, 창고 온습도 모니터링	산업용, 공정 제어



📌설치 시 주의사항

1. 전원 극성 확인

V+/GND를 반대로 연결 시 센서 손상 위험

2. 출력 타입 일치

4~20mA 센서를 0~10V 입력 모드에 연결하면 측정 불가

3. 케이블 길이와 AWG 규격 준수

특히 2선식은 긴 배선에서 선 저항 증가 주의

4. GND 공유 시 접지 루프 방지

3선식은 접지 루프로 인한 측정 오차 주의

5. 방수·방진 유지

케이블 글랜드를 단단히 조여 습기 유입 방지

---
