적산 질량유량계(유량센서)의 펄스 출력과 스위치 출력, 차이를 알아보자

아래는 저희 E+E의 대표 질량 유량계(유량센서) EE741 제품의 주문 가이드입니다.

아래 보시면 Output signal 2에 Pulse(펄스)와 Switch(스위치) 중 선택하게 되어 있는데요.

그럼 Pulse와 Switch output은 과연 무엇을 의미하는 걸까요?

E+E 질량유량계(질량 유량센서) EE741

E+E 적산 유량계 라인업 보러가기 ↗

산업용 압축공기 및 가스 유량계

적산 유량계란 무엇일까?

먼저 적산 유량계는 말 그대로 흐른 유체의 총량(누적 유량)을 합산해 보여주는 계측기입니다.

• 순간 유량: 지금 이 순간 흘러가는 속도 (예: m³/h)
• 적산 유량: 지금까지 누적해서 흘러간 총량 (예: m³)

적산 기능이 있으면 에너지 관리, 설비 효율 계산, 비용 산정에 매우 유용합니다.



펄스 출력(Pulse Output)

펄스는 파동이나 일정한 주기로 반복되는 현상에서 발생하는 갑작스럽고 강렬한 변화 하나를 지칭하는 단어로

영어권에서는 심장 박동을 Pulse라고 가리킵니다.



디지털 시스템에서는 모든 신호가 On/Off 두 가지 전기 신호 뿐입니다.

이러한 전기 신호를 Pulse(펄스) 신호라고 합니다.

• 한 펄스 = 일정한 유체의 양 (예: 1 펄스 = 1리터, 1펄스=1m³)
• PLC나 카운터가 펄스를 세어서 총 유량(적산)을 계산합니다.

✅펄스 출력의 장점

• 원거리 전송 시에도 정확도 유지 (아날로그 대비 강점)
• "제로 드리프트(0점 변동)" 없음 → 안정적 계측
• 펄스 주파수를 환산하면 순간 유량 계산도 가능

🔹P24란?

• 펄스 신호가 24V 전기 신호로 동작하는
• 센서 내부의 트랜지스터가 0V↔24V로 깜박이며 신호를 만듦

스위치 출력 (Switch Output)

스위치 출력은 특정 조건에서만 On/Off로 동작하는 신호압니다.

• 예: 유량이 100m³/h를 넘으면 On, 아니면 Off
• 알람(Alam)이나 트리거 신호로 주로 활용됩니다.

✅스위치 출력 활용 예시

• 설비 보호: 유량이 너무 줄어들면 설비 알람
• 공정 제어: 특정 유량 이상일 때 밸브 개방

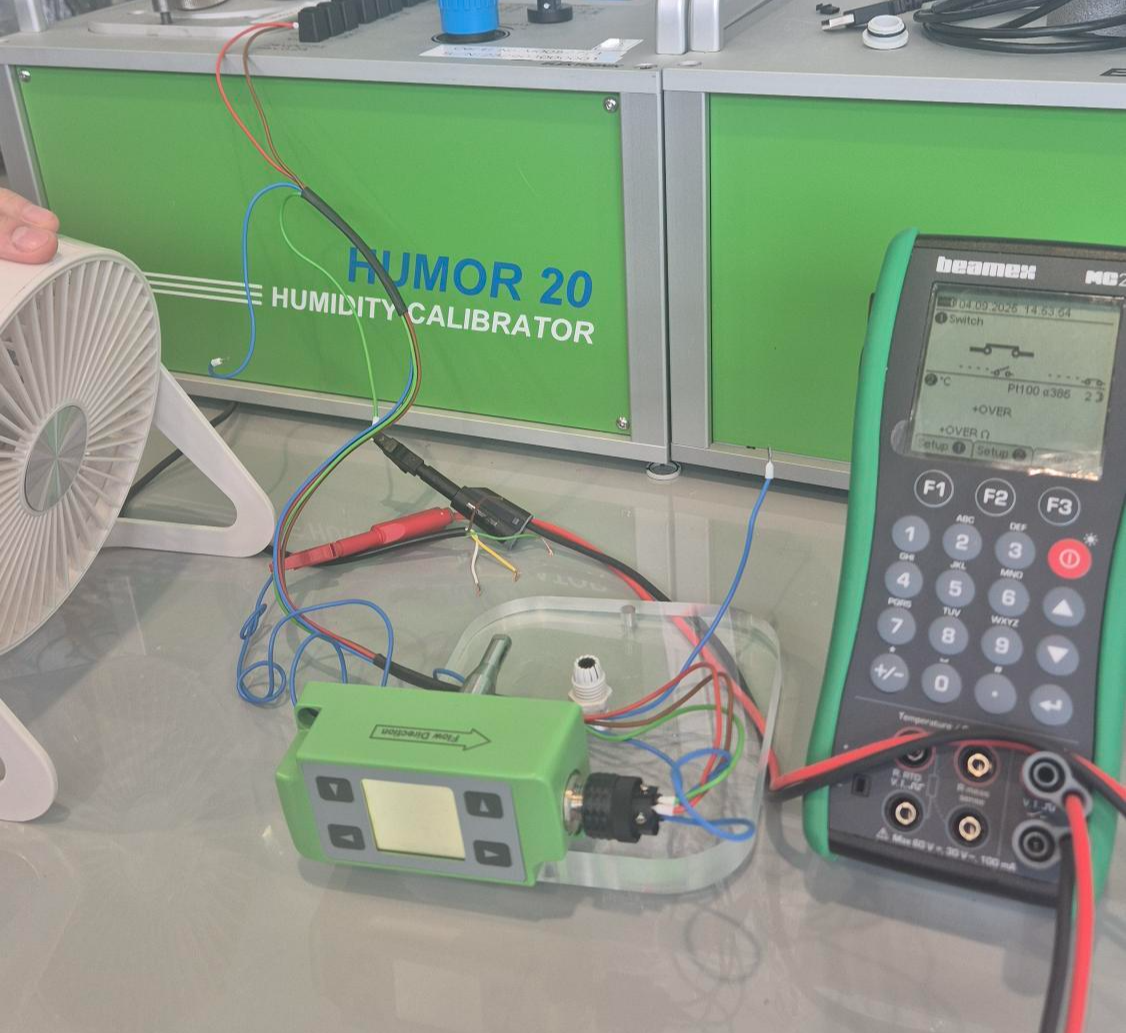

왼쪽: 평소 상태 스위치 on / 오른쪽: 선풍기로 유량을 증가 시켰을 때 스위치 off

현장에서의 활용 비교

구분	펄스 출력	스위치 출력
신호 형태	펄스(ON/OFF 반복)	단순 ON/OFF
대표 용도	적산 유량, 순간 유량 계산	유량 임계치 감시, 알람
특징	정확한 누적 계측, 데이터화 용이	제어, 알림 설정이 간단



🌟마무리

• 적산 유량계+펄스 출력 → 누적 사용량 관리, 에너지 비용 산출
• 스위치 출력 → 특정 조건에서 설비 제어/알람

두 가지 기능을 활용하면,

데이터 기반 관리 + 안전한 공정 제어를 동시에 달성할 수 있습니다.
