이슬점·습구온도·절대습도란? 공정 제어에 꼭 필요한 공기 상태 지표 정리

안녕하세요, 센서 전문 기업 이플러스이일렉트로닉 코리아(E+E Elektronik Korea)입니다.



산업 현장에서 온도와 습도는 단순한 환경 조건이 아니라 품질, 에너지 효율, 안전성을 좌우하는 핵심 변수입니다.



특히 이슬점, 어는점, 습구온도, 건구온도, 수증기분압, 혼합비, 절대습도, 비엔탈피는

압축공기 시스템, 클린룸, 건조 공정, 데이터센터, 반도체·배터리 공정에서 반드시 이해하고 있어야 할 공기 상태 지표들입니다.



이 글에서는

✔️각 개념을 현장 기준 언어로 설명하고

✔️어떤 공정에서 왜 중요한지까지 함께 정리합니다.

---

건구온도란? 공정에서 가장 기본이 되는 온도 기준

건구온도(Dry Bulb Temperature)는 우리가 일반적으로 말하는 '온도, Temperature'입니다.

일반 온도계로 측정한 온도를 말합니다.



건구온도는 왜 습도 영향을 받지 않을까

건구 온도는 수분 증발이나 응축과 관계없이 순수한 공기의 온도만 측정하기 때문입니다.



건구온도만 보고 공정을 제어하면 생기는 문제

• 온도는 정상인데 결로가 발생
• 냉각·가열 에너지 과다 사용
• 실제 수분 상태를 반영하지 못함

그래서 건구온도는 기준값일 뿐, 공정 판단 지표로는 단독 사용이 어렵습니다.



공정 적용 예

• HVAC, 공조, 환경 모니터링의 기준

---

습구온도란? 공기가 실제로 냉각될 수 있는 한계 온도

습구온도(Wet Bulb Temperature, Tw)는 젖은 거즈를 감싼 온도계로 측정하며 증발 냉각 효과가 반영된 온도입니다.



습구온도와 건구온도의 차이

• 공기가 건조할수록 → 습구온도 ↓
• 공기가 습할수록 → 습구온도 ≒건구온도



습구온도가 낮다는 의미

• 공기가 더 많은 수분을 받아들일 수 있음
• 냉각 여력이 큼
• 증발 냉각 효율이 높음

공정에서 습구온도가 중요한 이유

• 냉각 시스템의 이론적 한계 온도
• 공조·냉각 설계 기준
• 에너지 효율 판단 지표

공정 적용 예

• 건조 공정 (식품, 제약, 화학)
• 냉각탑, 증발 냉각 시스템

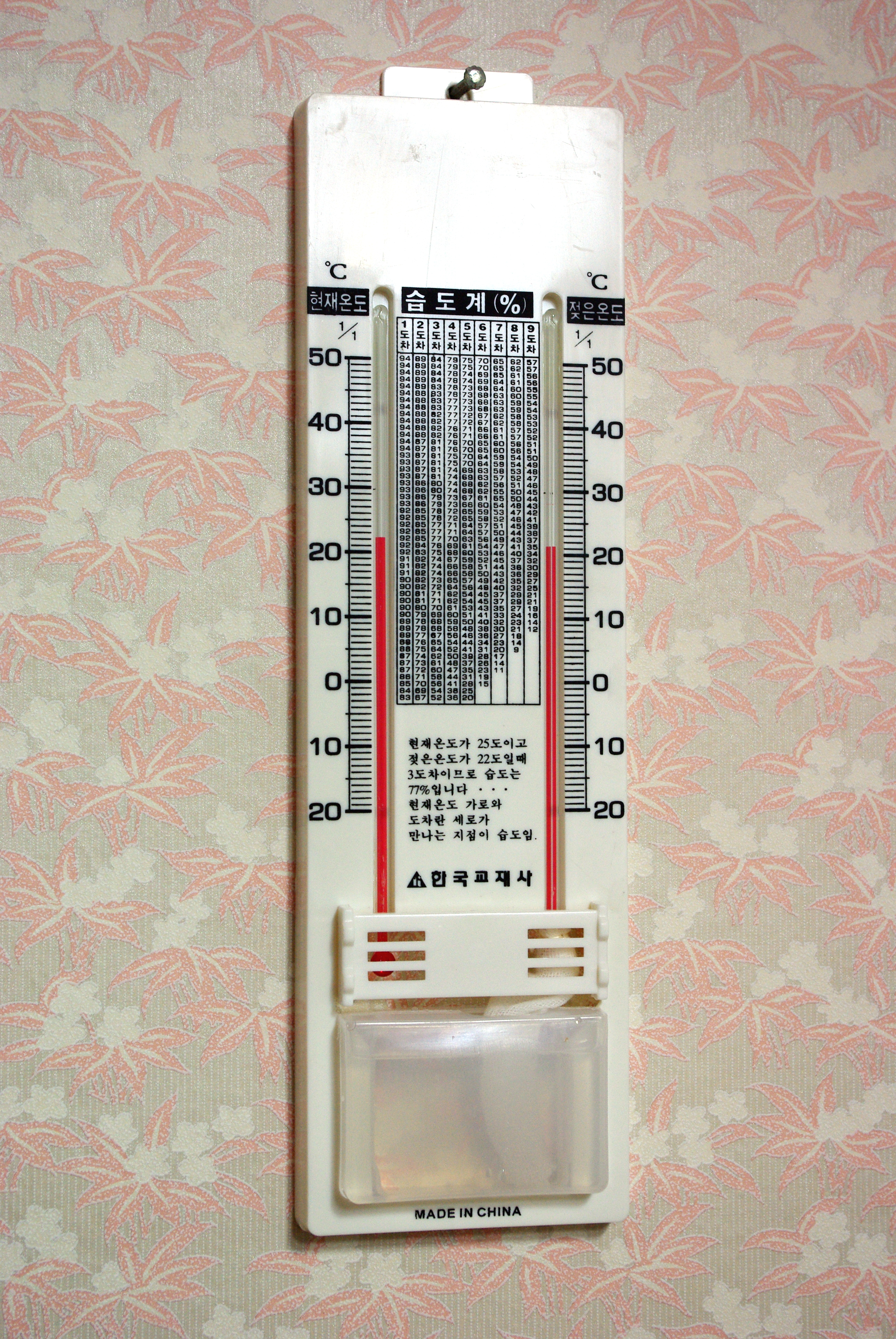

건구·습구 온도계 출처: Wikipedia

---

이슬점이란? 결로 발생 여부를 결정하는 핵심 지표

이슬점(Dew Point, Td)은 현재 공기 상태에서 수증기가 응축되기 시작하는 온도입니다.



즉, 공기가 이 온도 이하로 내려가면 물방울(결로)이 생깁니다.



이슬점과 상대습도의 결정적 차이

• 상대습도: 온도에 따라 계속 변함
• 이슬점: 공기 중 실제 수분량을 직접 반영

공정 적용 예

• 클린룸, 반도체, 디스플레이 공정
• 제약·바이오 생산 시설
• 배관·설비 결로 감시
• 냉각 코일, 열교환기 주변

이슬점(노점, Dew Point)

---

어는점이란? 이슬점과 무엇이 다를까

어는점(Frost Point Temperature, Tf)은 이슬점이 0℃ 이하일 때 적용되는 개념입니다.

이 온도 이하에서는 수증기가 물이 아닌 얼음으로 바로 결빙됩니다.



어는점과 이슬점의 차이

• 이슬점: 물 응축
• 어는점: 얼음 결빙

공정 적용 예

• 저온 ·저습 환경에서 중요
• 냉동, 냉장, 저온 공정, 배관 동결 방지
• 결빙 리스크 판단 지표

어는점(Frost Temperature)

---

수증기 분압이란? 공기 중 수분을 압력으로 보는 이유

수증기 분압(Water vapour partial pressure, e)은 공기 중 수증기만이 차지하는 압력입니다.



수증기 분압이 절대 지표인 이유

• 습도의 물리적 표현
• 가스 혼합 상태를 정확히 분석할 때 필요
• 혼합비·절대 습도 계산의 기초

공정 적용 예

• 가스 혼합 공정
• 습도 제어가 중요한 실험 환경
• 정확한 물리 계산이 필요한 시스템

---

절대습도란? 공기 중 실제 수분의 양

절대습도(Absolute Humidity, dv)는 단위 부피당 포함된 수증기 질량입니다.



절대습도와 상대습도의 차이

• 상대습도: 비율
• 절대습도: 실제 수분량

공정 적용 예

• 건조 공정 관리
• 저장·보관 환경
• 습도량 자체가 중요한 공정

---

혼합비란? 공기 중 수분량을 가장 정확하게 보는 방법

혼합비(Mixing Ratio, r)는 건조 공기 대비 수증기 질량 비율(g/kg 단위로 표현)입니다.



혼합비와 절대 습도의 차이

• 혼합비: 질량 기준(안정적)
• 절대습도: 부피 기준(온도 영향 큼)

공정 적용 예

• 제습 시스템 설계
• 공조 설계·시뮬레이션
• 공정 조건 비교
• 외기/내기 상태 비교

---

비엔탈피란? 공기가 가진 에너지의 총합

비엔탈피(Specific Enthalpy, h)는 공기가 가진 총 에너지(열+수분 에너지)를 의미합니다.

질량 1kg당 공기가 가진 총 에너지(엔탈피)를 의미하며 특정 엔탈피로도 불립니다.



엔탈피가 중요한 이유

• 냉난방 에너지 소비를 직접 반영
• 공조 시스템 효율 평가 가능

공정 적용 예

• HVAC 에너지 관리
• 냉난방 부하 계산
• 에너지 효율 분석
• 데이터센터 PUE 개선

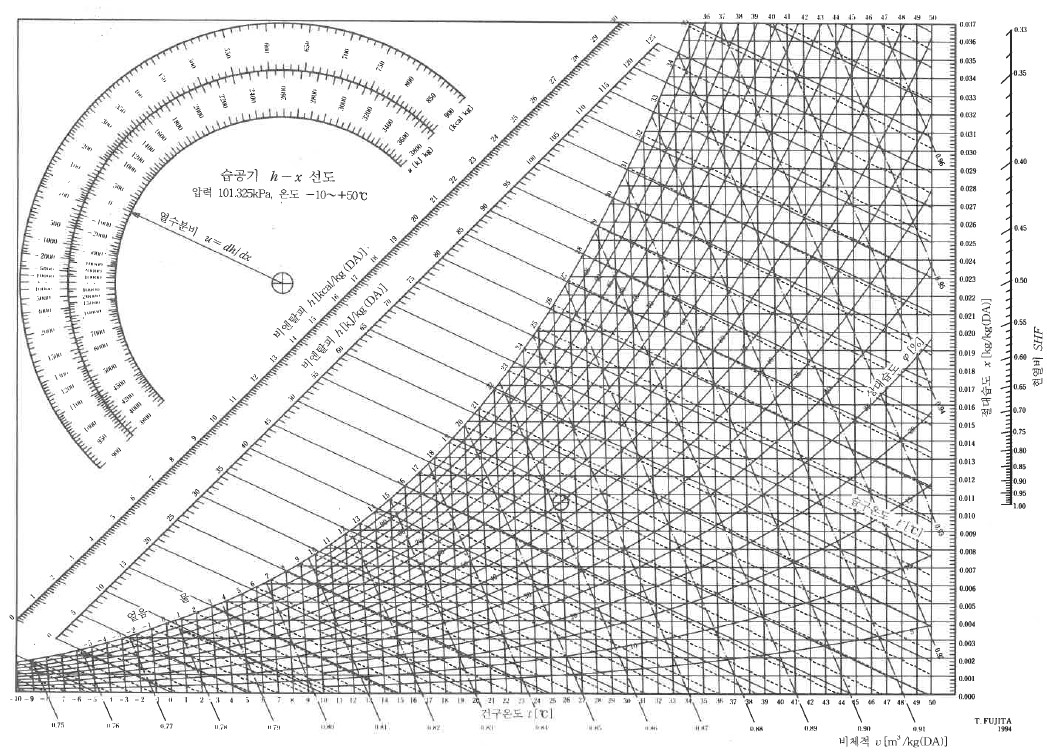

건구온도, 습구 온도, 절대습도, 비엔탈피 습공기 선도 (출처: epasskorea)

💡이렇게 많은 공기 상태 지표, 어떻게 관리해야 할까?

현장에서는 이런 고민이 생깁니다.
-온도, 상대습도, 이슬점을 한 번에 볼 수 없을까?
-공정 제어에 바로 쓸 수 있는 신뢰도 높은 데이터는?

이럴 때 필요한 것이 다중 습도 파라미터를 동시에 계산·출력하는 산업용 센서입니다.

HTS401 : 다중 습도 파라미터를 한 번에 계산하는 산업용 습도 센서

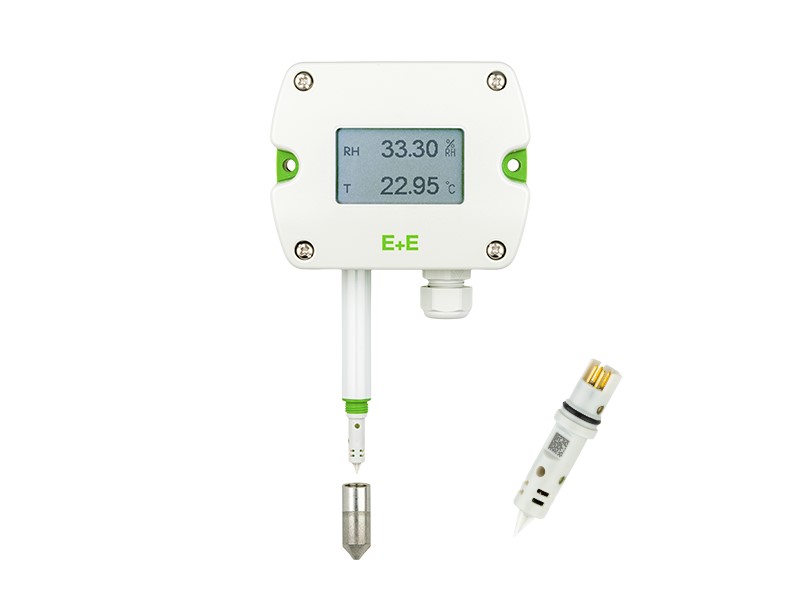

산업용 온도습도계(온도습도센서) HTS401

HTS401은 산업용 온도·습도 센서로 측정값을 기반으로 다중 습도 파라미터를 실시간 계산할 수 있습니다.



📍HTS401로 계산 가능한 주요 파라미터

파라미터	표시	from	up to	단위
노점(이슬점) Dew point temperature	Td	-40 (-40)	80 (176)	℃ (℉)
어는 점 Frost point temperature	Tf	-40 (-40)	0 (32)	℃ (℉)
습구 온도 Wet bulb temperature	Tw	-10 (14)	80 (176)	℃ (℉)
수증기 분압 Water vapour partial pressure	e	0 (0)	475 (6.9)	mbar (psi)
혼합비 Mixing ratio	r	0 (0)	550 (4125)	g/kg (gr/lb)
절대 습도 Absolute humidity	dv	0 (0)	270 (108)	g/m³ (gr/ft ³)
비엔탈피 Specific enthalpy	h	-40 (-10)	1590 (640)	KJ/kg (BTU/lb)



🎞️습도 관리, 아직도 상대습도 하나만 보시나요? (HTS401 영상으로도 만나보세요!)



---

공정에서 습도를 관리한다는 것은 단순히 숫자를 보는 것이 아니라,

공기의 상태를 이해하고, 결로·에너지·품질 리스크를 사전에 제어하는 것입니다.



HTS401은 이슬점·절대습도·비엔탈피까지 한 번에 관리해야 하는 현장 실무자에게 최적화된 습공기 솔루션입니다.

이슬점, 절대습도, 혼합비, 비엔탈피 등 현장에서 바로 사용할 수 있는 습도 계산기를 찾으시나요?

[이플러스이 습도 계산기 사용법] 이슬점, 절대습도, 비습까지 정확 계산하는 무료 툴 가이드

HTS401 제품 보러 가기

HTS401 - 가혹한 환경 제어를 위한 산업용 온습도 센서(온습도계) | E+E
