무료 기체 유량 계산기 엑셀 다운로드 (유속·배관 유량 자동 계산)

산업 현장에서 기체 유량 계산은 설비 설계, 압축공기 관리, 에너지 절감 등 다양한 공정에서 필수적인 작업입니다.

하지만 현장에서는 유량 계산 공식, 단위 변환, 유속 계산까지 함께 고려해야 하기 때문에 계산 과정이 복잡한 경우가 많습니다.



특히 아래와 같은 상황에서는 계산이 더 번거로워집니다.

• 배관 직경에 따른 유속 계산이 필요한 경우
• m³/h, l/min 등 유량 단위 변환이 필요한 경우
• 압력 및 온도 조건에 따른 실제 유속 보정이 필요한 경우

그래서 이번 포스팅에서는 기체 유량 계산을 자동으로 계산해주는 엑셀 계산기를 공유 드립니다. 🎁

---

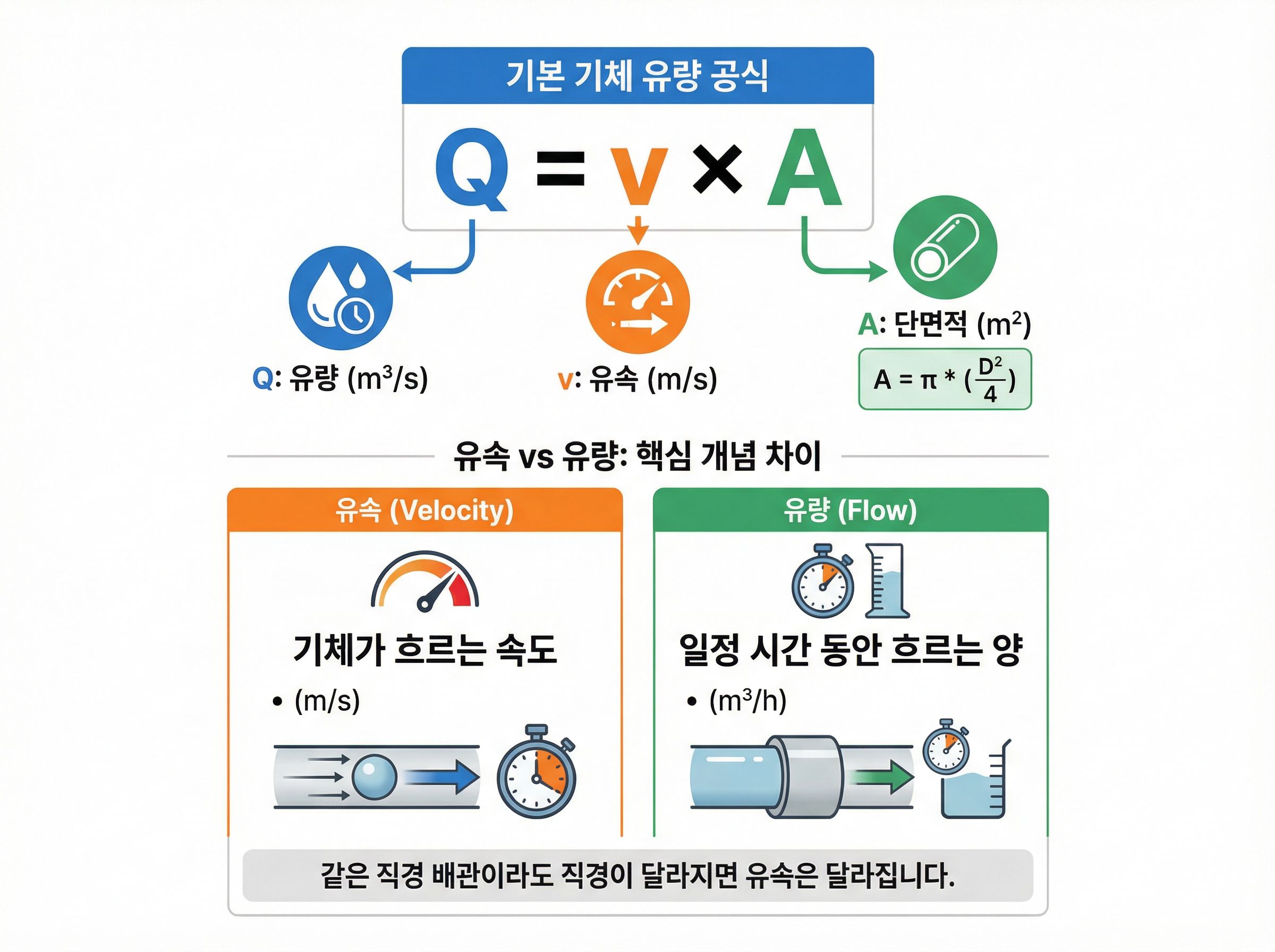

기체 유량 공식 (간단 정리)

기체 유량 계산은 기본적으로 다음 관계를 기반으로 합니다.

• 유량 = 유속 x 단면적
• Q=v X A

여기서

• Q: 유량 (m³/s)
• v: 유속 (m/s)
• A: 배관 단면적(m²)

배관의 경우 단면적은 다음과 같이 계산됩니다.

• A=π * (D²/4)

하지만 기체는 압축성 유체이기 때문에 압력과 온도에 따라 밀도가 변화하며, 이에 따라 유량 계산 시 보정이 필요합니다.

유속 vs 유량 차이(헷갈리는 핵심 개념)

많이 혼동되는 개념이 바로 유속과 유량의 차이입니다.

• 유속(Velocity): 기체가 흐르는 속도(m/s)
• 유량(Flow): 일정 시간 동안 흐르는 양(m³/h)

즉, 같은 직경이라도 배관 직경이 달라지면 유속은 달라집니다.

배관 기준 기체 유량 계산 방법

배관에서 기체 유량을 계산할 때는 다음 요소가 필요합니다.

• 배관 직경(Duct diameter)
• 단면적(Cross section)
• 유속 또는 유량 값

특히 압축공기 라인이나 가스 배관에서는 배관 내 기체 유속을 기준으로 유량을 역산하는 경우가 많습니다.



유량 단위 변환 (m³/h, l/min 등)

기체 유량 계산 시 자주 사용되는 단위는 다음과 같습니다.

• m³/h
• l/min
• m³/s

단위 변환 공식:

• 1 m³/h = 16.67 l/min
• 1 m³/h = 0.0002778 m³/s

유량 계산 엑셀 스프레드 시트 (무료 다운로드)

위와 같은 복잡한 계산을 한 번에 해결할 수 있도록 E+E에서 기체 유량 계산기 엑셀 파일을 제작했습니다.



✔️포함 기능

• 유량 단위 변환 (m³/h → l/min, m³/min, m³/s)
• 유량↔유속 변환
• 배관 기준 계산
• 표준 유속↔실제 유속 변환
• 배관 직경 기반 계산
• 센서 영향 보정(Blockage)

특히 단순 유량 계산이 아니라 실제 운전 조건, 배관 조건, 설치 영향까지 고려한 "현장 적용 가능한 계산기"입니다.



※아래 구글폼 링크 통해 간단한 신청서 작성해주시면 유량 계산기 엑셀 스프레드 시트 링크가 발송됩니다.

왜 유량 계산이 중요한가?

기체 유량 관리가 중요한 이유는 다음과 같습니다.

✅에너지 비용 절감

✅ 설비 효율 향상

✅ 압축공기 품질 관리

✅ 공정 안정성 확보

특히 산업 현장에서는 정확한 유량 측정과 계산이 곧 비용 절감으로 이어집니다.



유량 계산 vs 실제 측정

엑셀 계산은 매우 유용하지만, 실제 공정에서는 다음과 같은 한계가 있습니다.

• 압력 변동
• 온도 변화
• 배관 내 손실
• 누설 발생

따라서 정확한 관리가 필요한 경우 기체 유량 센서 또는 유량계 기반 측정이 필수적입니다.



E+E는 열선식 질량 유량(Thermal Mass Flow) 측정 원리를 적용하여 별도의 압력·온도 보정 없이도 안정적인 측정이 가능하며 에너지 절감 및 공정 최적화에 기여하는 솔루션을 제공합니다.
