오일 수분 측정 센서 도입 전, 헷갈리는 단위부터 설치 조건까지 이 포스팅 하나로 확인하세요!

MEASUREMENT/오일내수분 MOISTURE IN OIL 2025. 5. 30. 14:31

산업 현장에서 오일 속 수분은 단순한 불순물이 아닙니다. 수분이 일정 수준 이상으로 증가할 경우, 다음과 같은 문제가 발생할 수 있습니다.

금속 부식 가속화👉설비 수명 단축
베어링 내부 윤활막 손상 👉마찰과 마모 증가
절연유의 경우 절연 성능 저하
온도가 상승할 경우 기포 형성 및 폭발 위험

따라서 실시간 오일 수분 센서는 단순 관리 도구가 아닌, 예방 정비(PDM)의 핵심 정비입니다.

하지만 센서를 선택할 때 "AW?", "PPM?", "어떤 센서가 우리 환경에 적합할까?"와 같은 고민이 생깁니다.

오늘은 그런 고민을 해결해드리기 위해 오일 수분 측정 센서 도입 전 반드시 확인해야 할 핵심 정보 4가지를 한 포스팅에 담았습니다.

1️⃣도입 전 확인해야 할 4가지 체크리스트!

1. 오일 종류(유압유, 윤활유, 절연유 등) 및 사용 환경(어플리케이션)

2. 오일의 압력 및 온도 조건

3. 측정 단위: aw 또는 ppm

4. 적용 가능 모델 및 사양 선정

-유속 및 부식성 환경 여부

-프로브 및 케이블 길이

-피팅 규격 (ISO, NPT)

-디스플레이 필요 여부

-UL 인증 필요 여부

-휴대용 장비 필요 여부

-데이터 로깅 필요 여부

2️⃣사용 환경 및 오일 종류를 가장 먼저 고려해야 하는 이유

오일의 종류에 따라 수분 용해 특성(포화 농도)이 다릅니다.

미네랄유, 절연유, 식물성 오일, 실리콘 오일 등은 수분을 흡수하거나 포화되는 특성이 모두 다름
ppm 값을 정확하게 계산하려면 해당 오일의 포화 수분 농도 곡선(xs)을 알고 있어야 함
따라서 적절한 A,B 파라미터 설정이 선행되어야 함

또한 오일의 종류에 따라 유압유는 고압, 윤활유는 고온, 절삭유는 금속 입자 혼합 등 온도, 압력, 유속 조건도 달라지기 때문에 오일의 종류를 알아야 센서의 내압 사양, 온도 범위, 필터 캡 여부 등을 결정할 수 있습니다.

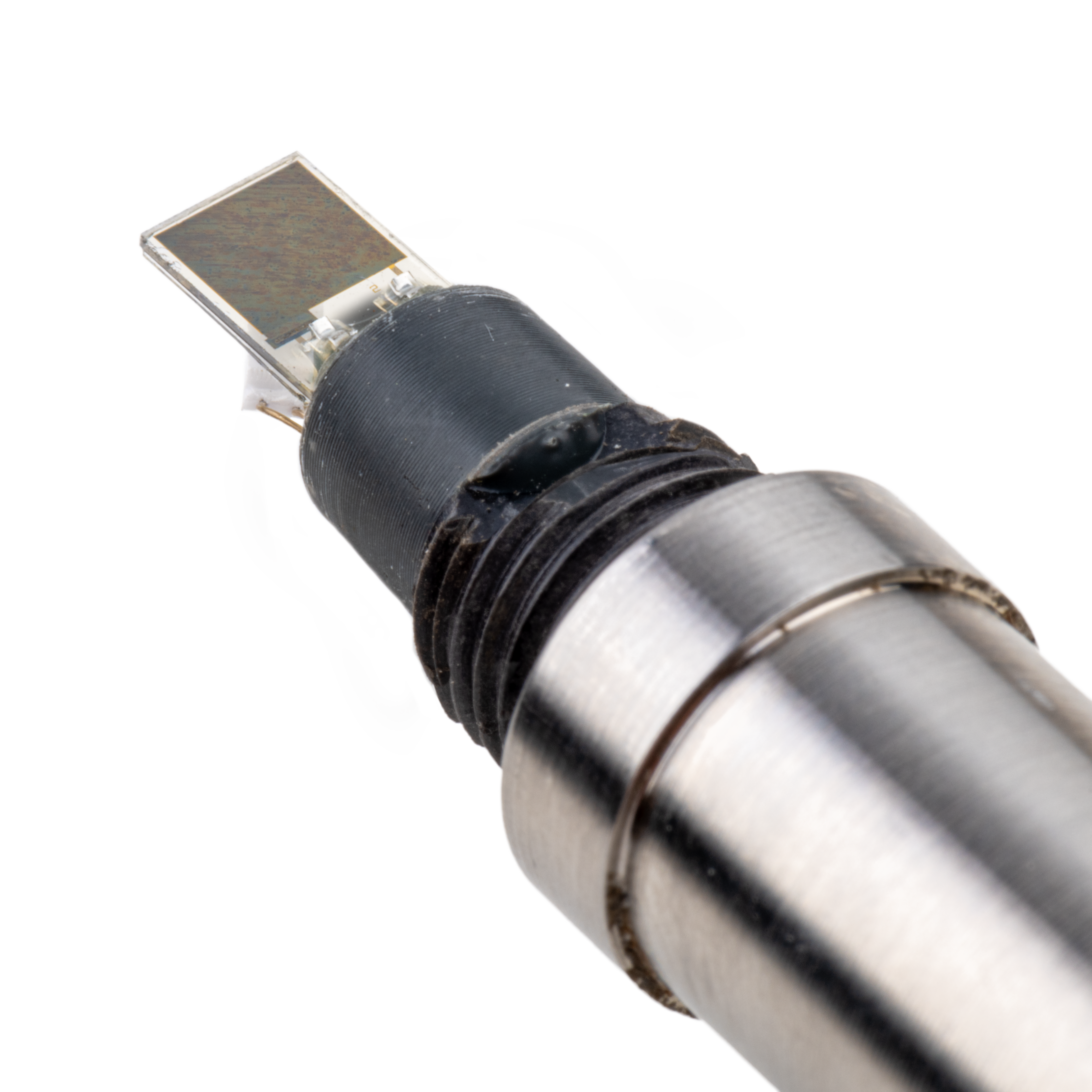

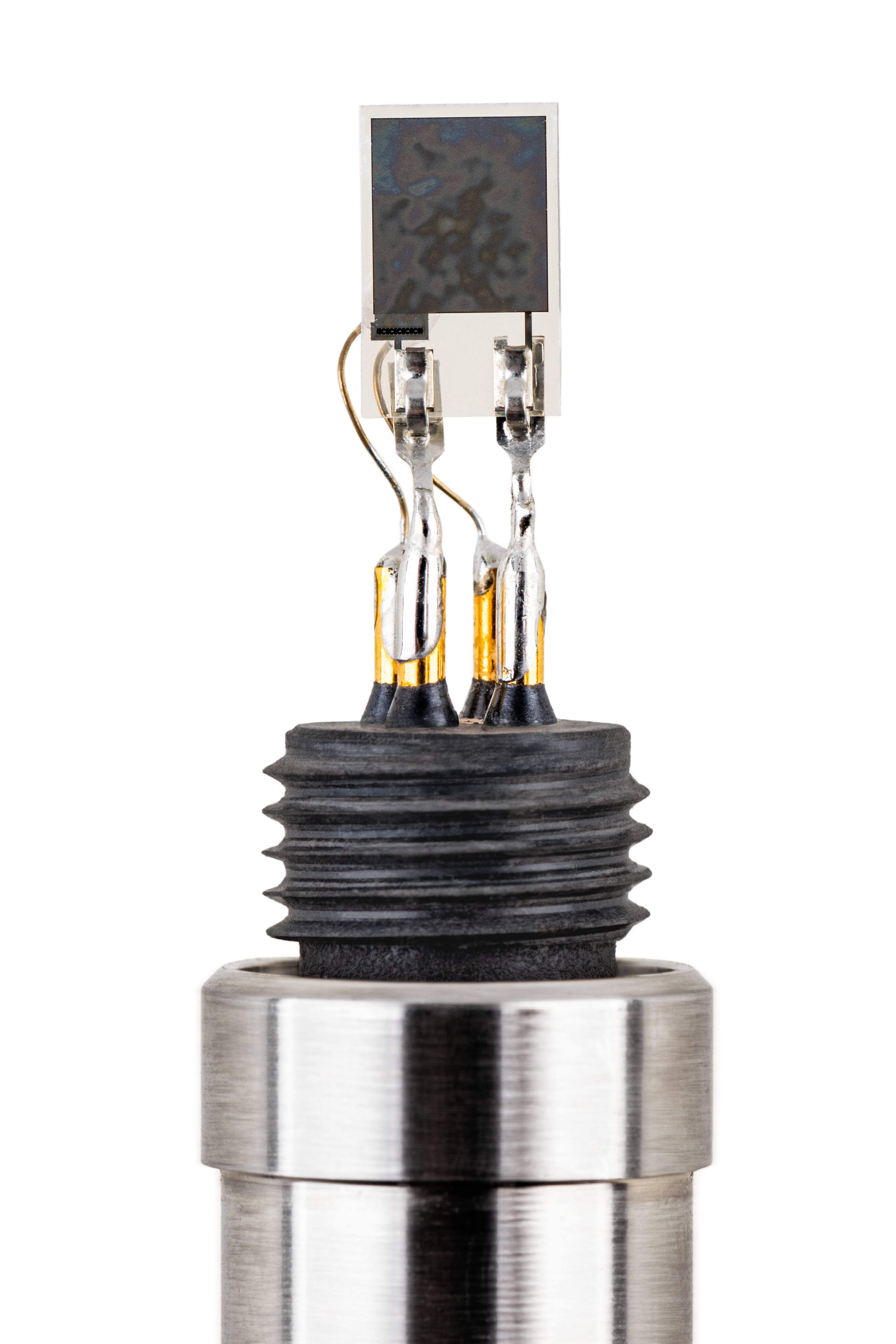

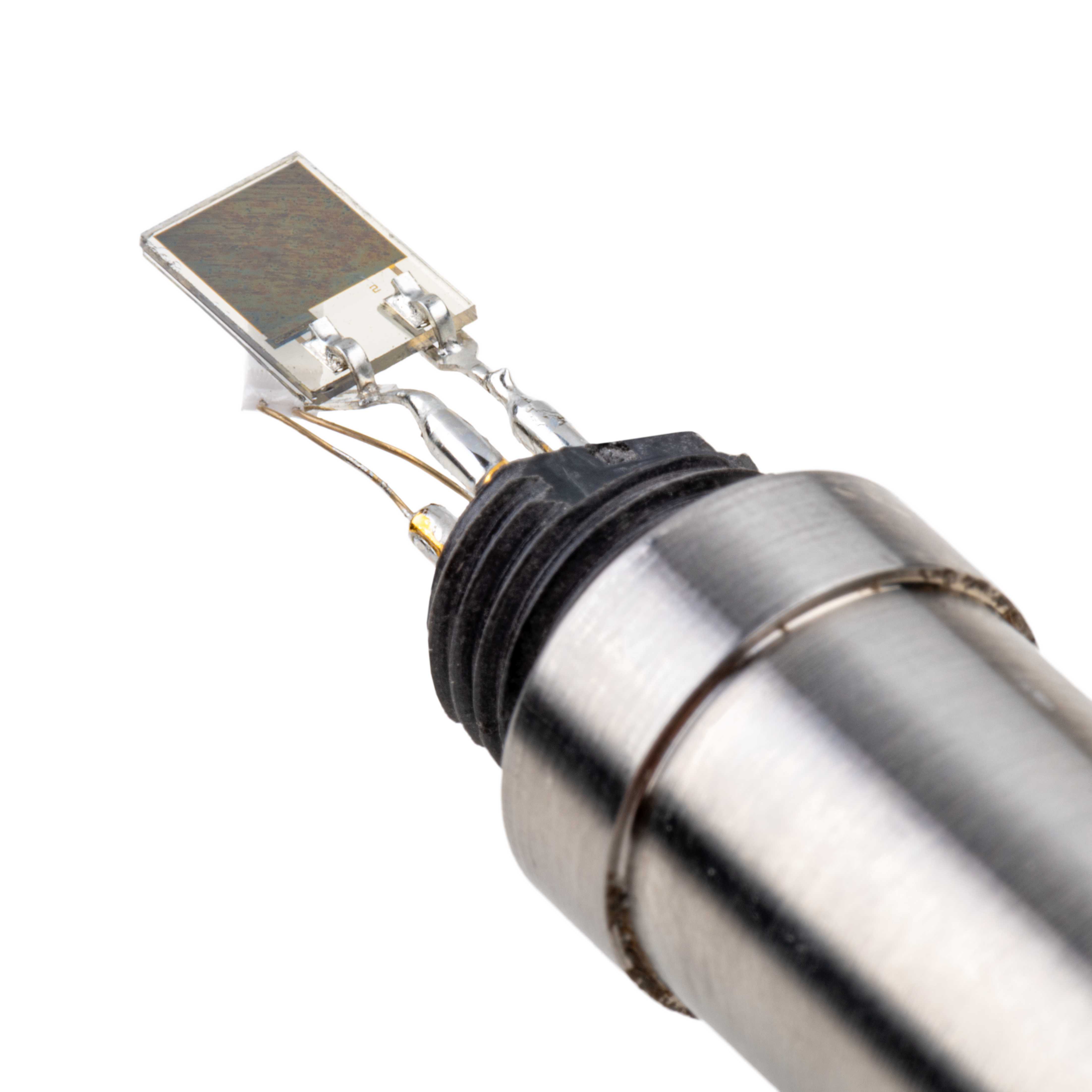

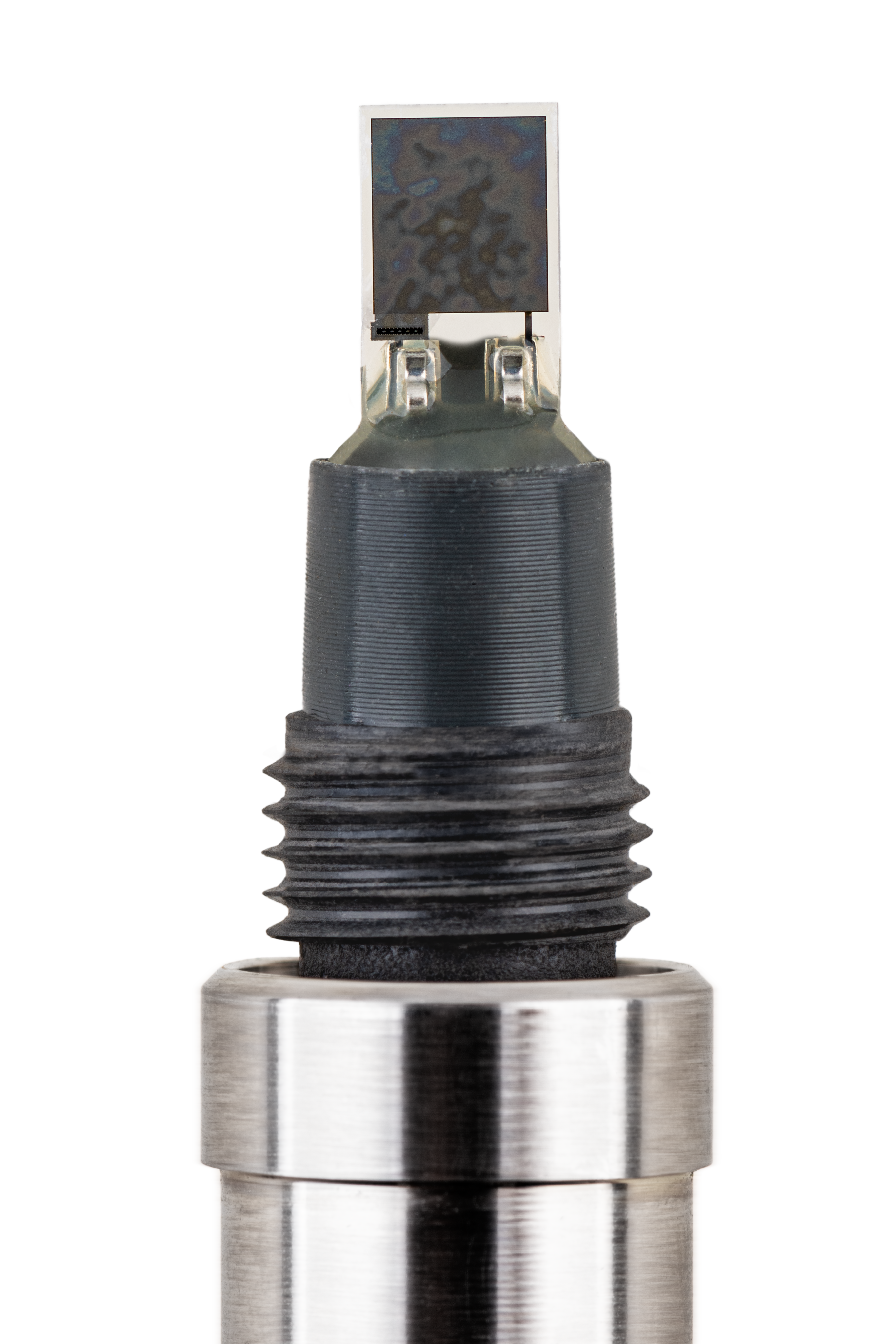

또한 특정 오일 또는 첨가제는 센서 소자(폴리머)를 손상시킬 수 있습니다. 이런 환경에서는 센서 적용 자체가 제한되거나 추가 보호 옵션이 필요합니다.

적용 산업에 따라 기본 요구 사항과 규정, 측정 단위(aw, ppm)도 달라지기 때문에 사용 환경 파악 역시 중요한 기준이 됩니다.

3️⃣aw? ppm? 헷갈리는 오일 수분 단위, 쉽게 정리해드립니다.

📌x (Water Content in ppm)

오일 내 존재하는 수분의 절대량(용해수, 유화수, 자유수 포함)
단위: mg/kg 또는 ppm
Karl Fischer 분석법으로 측정 가능
오일 온도 변화에 무관한 절대값→수분이 포화점(자유수가 발생할 가능성)에 얼마나 가까운지 알 수 없음
x=(수분 질량/오일 질량)x10＾6

📌aw (Water Activity)

오일 내 수분의 활성 정도→포화점과의 거리
0~1 사이의 값, aw=0은 수분 없음, aw=1은 포화 상태(자유수 발생 위험)
상대 습도(RH)와 유사한 개념
오일 종류에 무관하게 적용 가능

💡E+E의 MIO(Moisture In Oil) 센서는 aw를 측정하고, 유효한 오일 파라미터(A,B)가 있다면 ppm으로도 자동 환산 가능합니다.

ppm만으로는 수분이 포화 상태에 얼마나 근접했는지 판단할 수 없기 때문에 포화 위험을 감지하고 예방 정비에 활용하려면 aw(수분활성도)측정이 더 효과적입니다.

4️⃣E+E의 오일 수분 센서 추천 모델 비교표

	EE364	EE381	EE360	MOP 301	Omniport 40

오일 종류	유압유, 윤활유, 절연유	유압유, 윤활유, 절연유	유압유, 윤활유, 절연유	유압유, 윤활유, 절연유	유압유, 윤활유, 절연유
오일 내 수분 측정	0...1aw	0...1aw	0...1aw	0...1aw	0...1aw
오일 내 수분 측정	0...100,000ppm (오일 파라미터 정보 필요)	0...100,000ppm (오일 파라미터 정보 필요)	0...100,000ppm (오일 파라미터 정보 필요)	0...100,000ppm (오일 파라미터 정보 필요)	0...100,000ppm (오일 파라미터 정보 필요)
온도	-40...+100℃	-40...+120℃	-40...+180℃	-40...+120℃	MOP 301과 호환 가능 -40...+120℃
압력	0...20 bar	0...20bar 0...100bar	0.01...20bar	0...20bar (슬라이드 피팅)	0...20bar (슬라이드 피팅)
아날로그 출력	4-20mA	0-5V 0-10V 4-20mA 0-20mA	0-1V 0-5V 0-10V 4-20mA 0-20mA	미지원	미지원
디지털 출력	RS485 Modbus RTU	미지원	RS485 Modbus RTU Ethernet	RS485 Modbus RTU	RS485 Modbus RTU
전원	10 - 28V DC	10-30V DC	8-35V DC 12-30V AC	8-35V DC	AA 충전식 NiMH batteries 4개 (구성품 제공) USB C연결 5V DC 외부 전원공급
보호 등급	IP 65	IP65	IP65	IP66	IP40
인증	CE, UKCA	CE, UKCA	CE, UKCA UL 인증(옵션)	CE, UKCA DNV(옵션)	CE, UKCA
특징	소형	소형	디스플레이 적용 가능 (데이터 로깅 기능, 자체 설정 기능)	Sigma 05 제품과 함께 사용 시 디스플레이+모듈형 센서 가능	휴대용 장비
	간편한 설치	산업용 고압 대응	다양한 프로브&케이블 길이 옵션	Omniport 40과 호환 가능	다른 프로브 연결 시 다른 파라미터 측정 가능 (습도, 풍속 등)
	디스플레이 적용 불가	디스플레이 적용 가능	볼밸브 적용 가능	볼밸브 적용 가능	데이터 로깅 가능
주요 적용 환경	브레이크유, 소형 장비	유압 시스템, 제철	제약, 식품, 선박 엔진 오일, 고정밀 공정, 연구소	대규모 공장 오일 배관	센서설치불가 환경, 유지 관리, 측정값 레퍼런스용

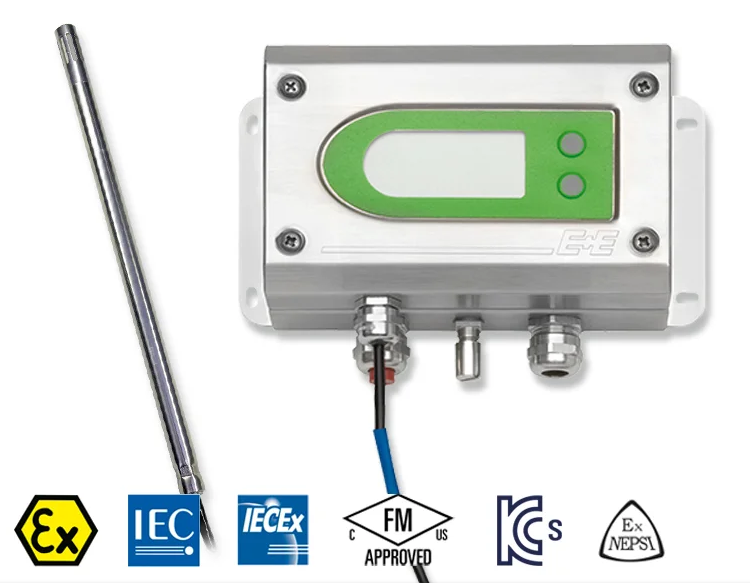

폭발 위험이 있는 장소에서 사용 가능한 방폭 오일 수분 센서 EE300Ex도 있습니다.

	EE300Ex

오일 종류	유압유, 윤활유, 절연유
오일 내 수분 측정	0...1aw
온도	0...100,000ppm (오일 파라미터 정보 필요)
압력	0...20bar (슬라이딩 또는 컷인 피팅)
아날로그 출력	4-20mA
디지털 출력	미지원
전원	별도 베리어 필요
보호 등급	IP65
인증	CE, UKCA, IECEx, ATEX, KCs
특징	본질안전 방폭구조
	디스플레이 적용 가능(0 Zone에선 사용 불가)
	다양한 프로브 길이 옵션
	볼밸브 적용 가능
주요 적용 환경	수소, 배터리, 페인트 산업 등 가스 또는 분진으로 인한 방폭 요구 환경

👇 제품 페이지 바로 가기👇

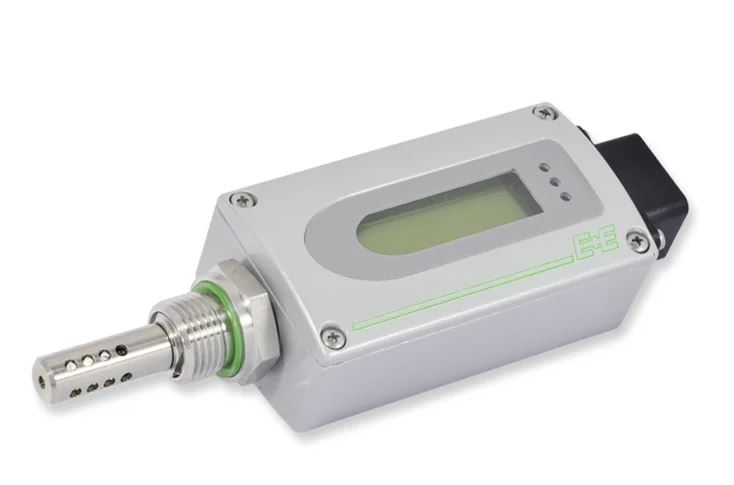

EE364

https://www.epluse.com/ko/products/moisture-in-oil-instrumentation/oil-measurement-transmitter/ee364/

혁신적인 OEM용 오일 수분 트렌스미터

OEM에 적합한 간결한 디자인의 오일수분센서.

www.epluse.com

EE381

h ttps://www.epluse.com/ko/products/moisture-in-oil-instrumentation/oil-measurement-transmitter/ee381/

EE381 - 소형 오일 수분 센서

윤활유, 유압유 및 절연유, 디젤 연료의 매우 정확한 오일 수분 측정값을 장기간 안정적으로 제공.

www.epluse.com

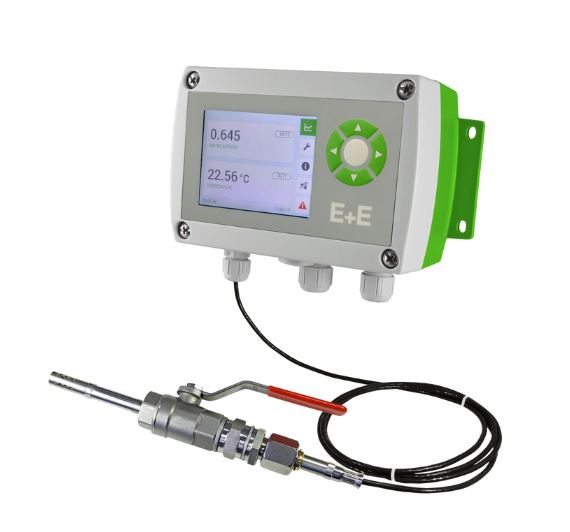

EE360

https://www.epluse.com/ko/products/moisture-in-oil-instrumentation/oil-measurement-transmitter/ee360/

다기능 디스플레이 기능을 포함한 고급형 오일 내 수분 트랜스미터

산업용 오일과 디젤유 내 수분을 온라인으로 모니터링 하기 위한 트랜스미터. 옵션 볼 밸브를 이용하여 리모트 프로브를 쉽게 설치하고 제거할 수 있습니다.

www.epluse.com

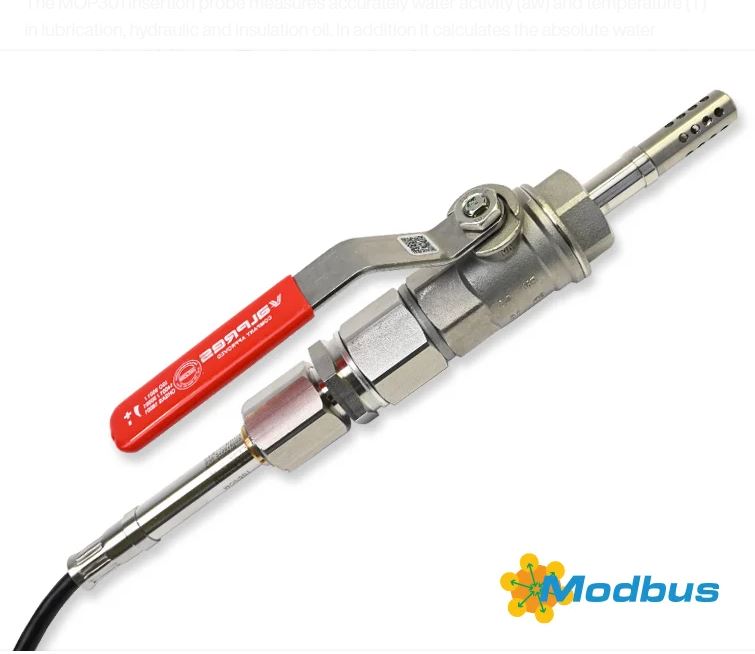

MOP301

https://www.epluse.com/ko/products/moisture-in-oil-instrumentation/oil-measurement-transmitter/mop301/

Insertion Moisture in Oil Probe with Modbus RTU

변압기, 윤활유, 유압유 및 디젤 연료의 수분을 정밀하게 측정합니다. 스테인리스 스틸 프로브는 최대 120°C 및 20bar 압력의 오일에 사용할 수 있습니다.

www.epluse.com

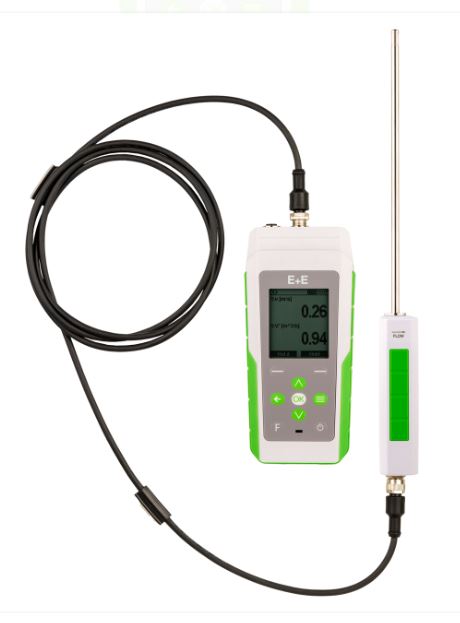

Omniport 40

https://www.epluse.com/ko/products/humidity-instruments/humidity-hand-held-meters/omniport-40/

다기능 휴대용 계측기 Omniport 40 | E+E

휴대용 계측기로 최대 50%의 시간을 절약하세요 ►정확한 분석 ►신뢰할 수 있는 모니터링 ►유지보수 비용 절감 | 자세히 알아보기!

www.epluse.com

EE300Ex

https://www.epluse.com/ko/products/humidity-instruments/transmitters-for-industrial-applications/ee300ex/

EE300Ex - 본질 안전 방폭형 온습도 트랜스미터 | E+E

가스와 먼지 폭발 위험 지역에서의 습도와 온도 측정. Zone 0/20에서 직접 사용. ATEX 지침에 부함

www.epluse.com

4️⃣센서 설치 전 반드시 고려해야 할 설치 조건

설치 환경은 정확한 측정의 핵심입니다. 잘못된 피팅이나 환경 변수는 오차를 유발할 수 있습니다.

🔧설치 시 체크 포인트

ISO/NPT 피팅 규격 및 삽입 깊이
유속 ≥1 m/s 여부→필터캡 선택 필요
고온, 고압 환경 대응 여부
부식 환경 →센서 보호 옵션 선택 필요(Sensor Lead Protection)
디스플레이, 볼밸브, 출력신호 및 설치 여유 공간 고려

☎설치가 고민되신다면, E+E 코리아 기술팀과 사전 상담을 추천 드립니다.

(아래 홈페이지 문의를 통해 문의 남겨주세요! 기술팀 담당자가 바로 연락 드리겠습니다.)
