오늘은 E+E의 오일 내 수분을 측정하는 측정기인 EE360 제품의 제품 사양서 한글 버전을 공유드립니다.

그전에 오일 내 수분 측정 센서 도입 전 체크리스트는 아래 포스팅에서 확인하실 수 있으니 한 번 보시고 제품 사양서를 보시기를 추천드립니다.

오일 수분 측정에 관한 블로그 포스팅 보러 가기↗

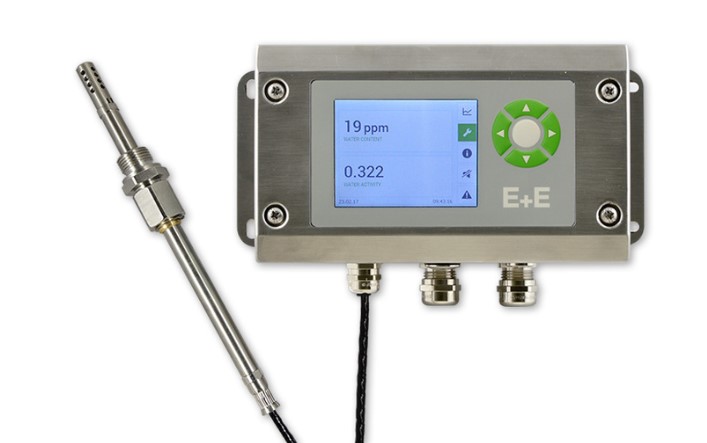

고성능 오일 수분 측정기(오일 수분 트랜스미터, 오일 수분 센서) EE360

다기능 디스플레이 기능을 포함한 고급형 오일 내 수분 트랜스미터

산업용 오일과 디젤유 내 수분을 온라인으로 모니터링 하기 위한 트랜스미터. 옵션 볼 밸브를 이용하여 리모트 프로브를 쉽게 설치하고 제거할 수 있습니다.

www.epluse.com

EE360은 윤활유, 유압유, 절연유 및 디젤 연료 내 수분상태를 안정적으로 모니터링하도록 설계된 고성능 센서입니다.

정확한 수분 활성도(aw)와 온도(T) 측정 외에도, 절대 수분 함량(x)을 ppm 단위로 계산합니다.

측정 성능

EE360은 최첨단 박막 기술을 바탕으로 한 E+E 습도 소자를 탑재하여 우수한 측정 정확도를 실현합니다. 이는 정밀한

수분측정을 가능하게 하는 핵심 기술입니다.

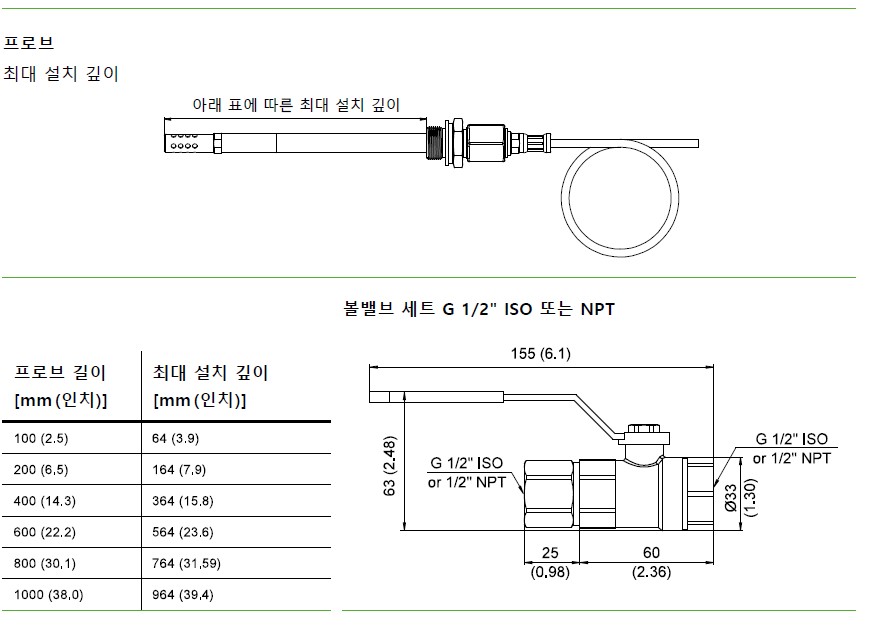

공정 연결방식

센서 프로브는 최대 180°C(356°F), 20 bar(290 psi)의의 조건에서도 사용 가능하며, ISO 또는 NPT 슬라이드 피팅을 선택할

수 있어 설치 깊이를 자유롭게 조절할 수 있습니다. 옵션인 볼 밸브를 활용하면 공정을 중단하지 않고도 프로브 탈착이

가능합니다.

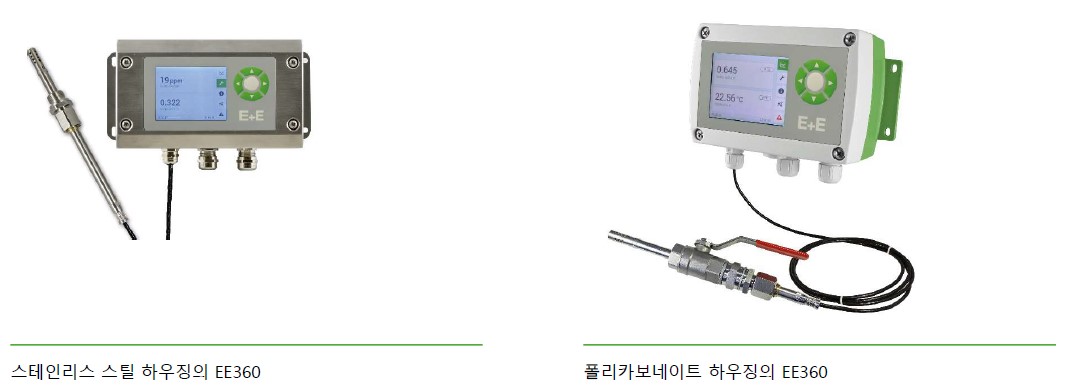

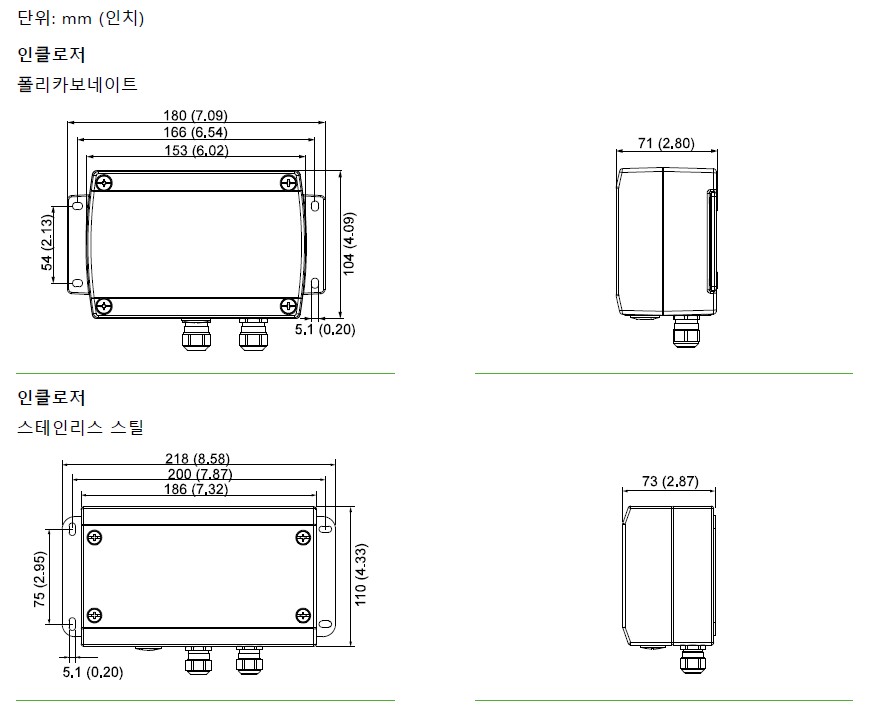

인클로저

EE360은 설치 및 유지 보수가 용이한 IP65/NEMA 4X 등급의 폴리카보네이트 또는 스테인리스 스틸 하우징을 갖추고

있습니다. 100~240V AC 전원 공급 장치 또는 다양한 확장 모듈을 장착할 수 있습니다.

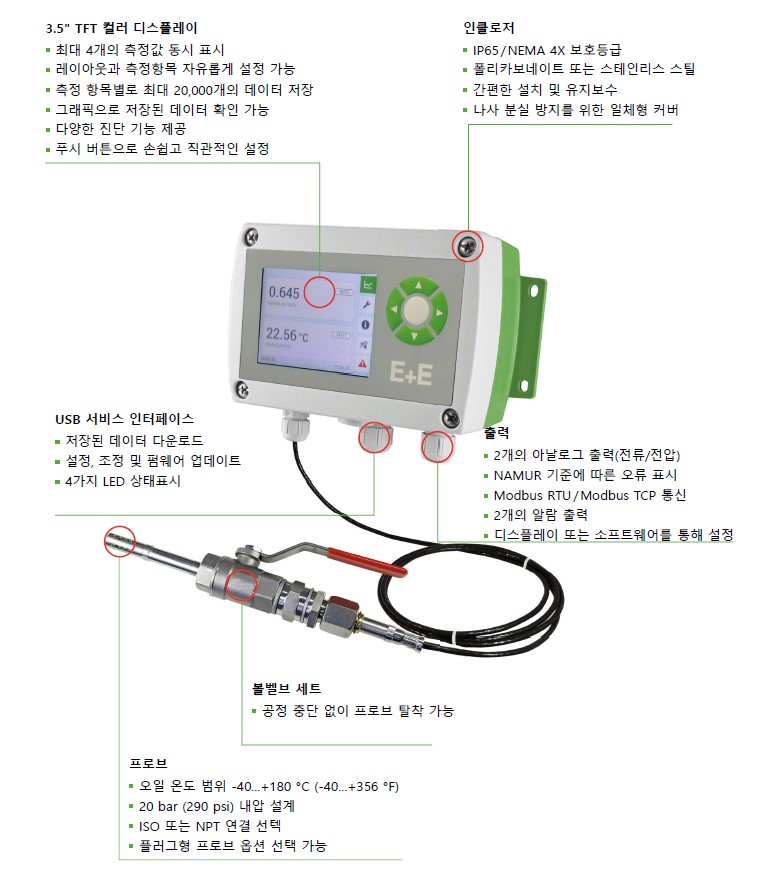

디스플레이 및 출력

측정된 데이터는 RS485(Modbus RTU) 또는 Ethernet-PoE(Modbus TCP) 인터페이스와 알람(릴레이) 출력의 두 가지

아날로그 출력을 통해 제공됩니다.

TFT 컬러 디스플레이는 최대 4개의 측정량을 동시에 표시할 수 있으며, 다양한 설정과 진단 기능을 지원합니다. 데이터

로깅 기능울 통해 각 측정 항목별로 최대 20,000개의 데이터를 저장할 수 있으며, 저장된 데이터는 디스플레이 창에서 직접 그래프로 확인하거나, USB 인터페이스를 통해 손쉽게 다운로드할 수 있습니다.

간편한 설정 및 조정

EE360의 설정 및 조정은 디스플레이와 푸시 버튼을 이용하거나 USB 인터페이스를 통해 무료로 제공되는 E+E PCS10 제품 설정 소프트웨어를 사용하여 수행할 수 있습니다.

📌제품 특징

수분활성도 aw/수분 함량 x

오일 내 수분은 절대값 또는 상대값으로 표현할 수 있습니다.

수분 활성도(aw)는 오일의 수분을 상대적으로 나타내는 지표로, 특정 온도에서 오일에 용해된 실제 수분량과 오일이

용해할 수 있는 최대 수분량의 비율을 나타냅니다.

오일 종류와 관계없이, 수분 활성도(aw)는 현재 시점에서 오일이 포화상태에 얼마나 가까운지를 나타냅니다.

aw = 0 수분이 완전히 건조된 오일
aw = 1 수분이 완전히 포화된 오일

EE360은 수분 활성도(aw)를 직접 측정합니다.

수분 함량 x는 오일의 수분량과 동일한 절대량을 나타내며, 단위는 ppm(백만 분의 일) 단위로 측정되며 오일 온도와는

무관합니다.

오일이 포화 상태에서 얼마나 떨어져 있는지 평가하려면 수분함량 x와 온도 T를 함께 고려해야 합니다.

EE360은 측정된 aw와 T 값을 바탕으로 x를 계산합니다. 이 계산은 오일의 종류에 따라 달라지며 각 오일 특성에 맞는 고유

파라미터 값이 필요합니다.

센서 리드 보호

일부 환경에서는 시간이 지남에 따라 오일이 부식성을 띠는 경우가 있습니다. 예를 들어 해양 환경에서는 윤활유가

지속적으로 염수에 오염되어 부식이 발생할 수 있습니다. 이러한 까다로운 응용 분야에서 E+E의 독점적인 감지 소자 리드

보호 기술은 센서의 수명을 크게 연장할 수 있습니다.

국제적으로 소급(추적) 가능한 공인 교정 인증서

공인 교정기관에서 발급한 국제 표준에 부합하는 인증서는 측정값이 국제단위계(SI)에 소급 가능함을 보장합니다.

E+E Elektronik은 두 가지 수준의 추적 가능한 교정 서비스를 제공합니다.

오스트리아 국가 공식 지정기관(DI)인 E+E Elektronik은 습도, 노점, 기류 속도, 그리고 CO₂에 대한 오스트리아 국가 측정

표준을 유지·관리합니다.

이에 따라 E+E 교정 실험실은 국가표준기관(NMI) 수준의 교정 인증서를 발급할 수 있는 권한을 보유하고 있습니다.

E+E 교정 실험실은 DIN EN ISO/IEC 17025에 따라 Akkreditierung Austria로부터 인증(인증번호: 0608)을 받았으며,

이에 따라 습도, 온도, 노점, 기류 속도, 유량, 압력, CO₂ 항목에 대해 ISO 17025 인증서를 발급할 수 있습니다

EE360의 공인 교정 인증서 발급이나 교정 관련 자세한 내용은 www.eplusecal.com 에서 확인하실 수 있습니다.

ISO 9001 교정 인증서

ISO 9001 교정 인증서는 자사 내부의 품질 관리 절차에 따라, 고성능 표준 장비를 사용해 측정 및 비교한 결과를 문서화한

것입니다.이 인증서는 제품의 측정 정확도에 대한 정보를 제공하며, 기준 장비는 국가 표준과 연계되어 추적 가능한

장비를 사용합니다. 단, 교정 과정은 공인 교정 기관에서 수행한 것이 아니므로, ISO 9001 교정은 공식적인 추적성이나

국제적 비교 가능성은 없습니다.

교정에 대한 자세한 정보나 ISO 9001 교정 인증서 관련 문의는 이플러스이일렉트로닉코리아로 주시기 바랍니다.

케이블 길이 옵션: 2m / 5m / 10m / 20m 중 선택 가능

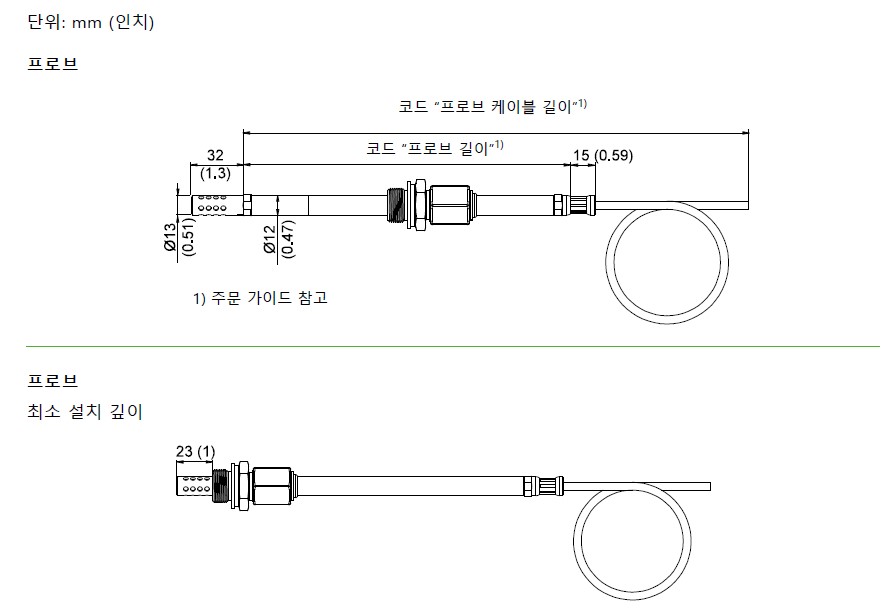

프로브 길이 옵션: 100mm / 200mm / 400mm / 600mm / 800mm / 1000mm 중 선택 가능

📌기술 사양

측정 범위	수분 활성도(aw)	0...1 aw
측정 범위	수분 함량 (x)	0...100,000ppm (실제 측정 범위는 오일 종류에 따라 달라지며, 합성유의 경우 별도의 파라미터가 필요함)
정확도	-15...+40 °C (5...+104 °F) (0...0.9 aw)	±(0.013+0.3%*mv)aw
	-15...+40 °C (5...+104 °F) (0.9...1 aw)	±0.023aw
	-25...+70 °C (-13...+158 °F)	±(0.014+1%*mv)aw
	-40...+180 °C (-40...+356 °F)	±(0.015+1.5%*mv)aw
온도(T)	프로브 측정 범위	-40...+180℃ (-40...+356 ℉)
온도(T)	정확도
출력	아날로그	0-1/5/10 V 4-20mA(3-wire, 3선식) 0-20mA(3-wire, 3선식)
출력	디지털	RS485 Modubus RTU Etherment-PoE
전원 등급		8-35 V DC 12-30 V AC 100-240 V AC, 50/60 Hz 옵션 AM3
소비전력 (24V DC/AC 조건)	2개의 전압 출력	15mA/40mArms
	2개의 전류 출력	35mA/100mArms
	디스플레이 추가 시	50mA/150mArms
	이더넷 추가 시	30mA/90mArms
전기 연결		최대 1.5mm²(AWG16) 나사 단자 (전선 규격에 관한 네이버 블로그 포스팅 보러 가기↗)
압력 작동 범위		0.01...20 bar(0.15...300psi)
온도 범위	작동	-40...+60 ℃(-40...+140℉) 디스플레이 미포함
온도 범위	보관	-20...+50℃ (-4...+122℉) 디스플레이 포함
재질	프로브	스테인리스스틸 1.4404
	센서	PC(폴리카보네이트), UL94-V0승인
	센서	스테인리스 스틸 1.4404 (AISI 316L)
보호 등급		IP65/NEMA 4X
인증		CE, UKCA 인증 보유
