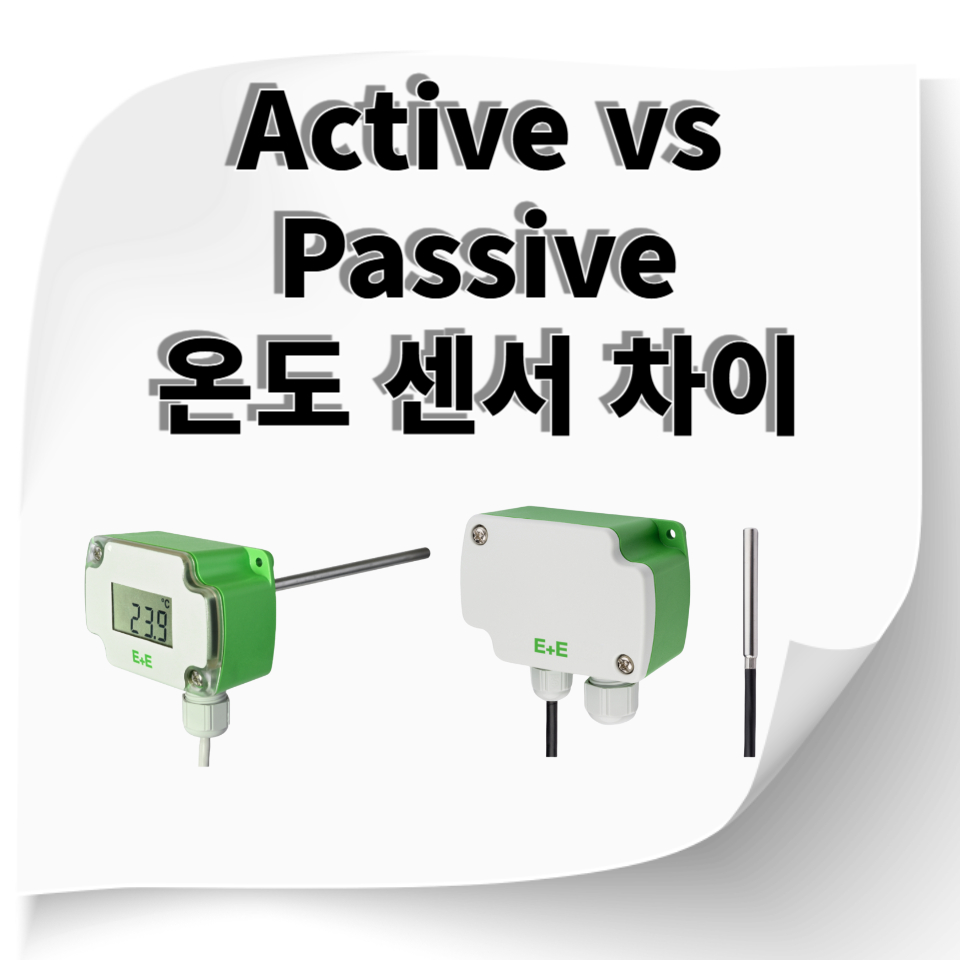

온도 센서 완전 정복! 접촉식부터 Active/Passive 센서 차이까지 한 눈에 정리

온도 센서 문의가 들어오면 저희가 가장 먼저 여쭤보는 것이 바로 출력 신호입니다.



"Active(전류&전압 출력) 타입을 찾으시나요? Passive(저항) 타입을 필요로 하시나요?"



특히 HVAC, 공장 자동화, 클린룸과 같은 산업 환경에서는

온도 센서의 출력 방식에 따라 시스템 구성과 비용이 크게 달라지기 때문에 출력 구분은 매우 중요한 기준이 됩니다.



오늘은 E+E Elektronik 온도 센서를 기준으로 Active vs Passive 차이를 쉽게 정리해보겠습니다.

Active 타입 온도 센서란?

Active 타입 온도 센서는 외부 전원이 필요한 센서이며,

측정된 온도 값을 내부 회로에서 처리해 표준 신호로 변환하여 출력합니다.



대표적인 Active 출력 방식은 다음과 같습니다.

• 4-20mA 전류 출력 (산업 표준)
• 0-10V 전압 출력
• Digital 출력 (RS-485 / Modbus 등)

Active 타입이 적합한 경우

• PLC 기반 공장 자동화 시스템
• 원거리 신호 전송이 필요한 환경
• 노이즈가 많은 산업 현장
• 중앙 제어실 모니터링

---

Passive 타입 온도 센서란?

Passive 타입 온도 센서는 별도의 전자 회로 없이 온도에 따른 저항값을 그대로 출력하는 센서입니다.



즉, 센서 내부에 변환기(transmitter)가 없고 측정 시스템이 저항값을 직접 해석해야 합니다.



대표적인 Passive 출력 소자는:

• Pt100
• Pt1000

과 같은 RTD(저항 온도계)입니다.



Passive 타입이 적합한 경우

• 단순 온도 모니터링 장비
• 근거리 측정 환경
• 비용 효율이 중요한 경우
• 이미 RTD 입력 모듈이 있는 시스템

---

Active vs Passive 차이 한 눈에 보기

구분	Active	Passive
전원	필요함	불필요
출력	전압/전류(아날로그), 디지털	직접 저항값(RTD: Pt100, Pt1000)
내부 회로	증폭기, 변환기 내장	없음 (단순 구조)
장점	원거리 데이터 전송, 통신 가능	구조 간단, 저비용
용도	산업용 자동화, 제어 시스템	단순 온도 모니터링, 소형 기기

---

어떤 타입을 선택해야 할까?

온도 센서를 선택할 때는 "정확도"뿐 아니라 시스템 구성 방식과 출력 요구사항이 중요합니다.



✅PLC·자동화·원거리 모니터링 → Active (4-20mA 추천)

✅근거리 측정환경·저비용 → Passive (Pt100/Pt1000)

---

관련 글 더 보기 (Temperature Sensor Series)

온도 센서 선택에 도움이 되는 추가 글도 확인해보세요.



👉산업용 온도 센서 종류 총정리

👉Pt100 vs Pt1000 차이 완전 정리

👉Thermistor(NTC) 원리와 NTC 10K의 의미 (예정)

---





온도 센서는 온도 측정 방식, 센서의 타입, 출력 방식에 따라 그 적용 범위와 정밀도가 달라지며,

특히 Active/Passive의 차이는 시스템 설계 시 중요한 고려 요소가 됩니다.



E+E Elektronik은 HVAC 및 산업용 환경에 최적화된 다양한 온도 센서를 제공합니다.

HVAC 및 클린 룸 어플리케이션을위한 온도 트랜스미터.
