NTC Thermistor(서미스터) 온도 센서 원리 완벽 정리: NTC 10k, 2.2k 차이

안녕하세요, 센서전문기업 이플러스이일렉트로닉코리아입니다.



온도 측정 회로 설계를 하다 보면 가장 자주 마주치는 부품이 바로 서미스터(Thermistor)입니다.

오늘은 서미스터의 정의부터 NTC 10k와 2.2k의 차이, 그리고 NTC 서미스터 온도 테이블까지 핵심 내용을 정리해 보겠습니다.



1. 서미스터(Thermistor)란 무엇인가?

서미스터는 'Thermal(열)'과 'Resistor(저항기)'의 합성어로, 온도 변화에 따라 저항값이 크게 변하는 반도체형 저항기입니다.

주로 금속 산화물 분말을 소결하여 제작하며, 온도 감지 및 회로 보호용으로 널리 쓰입니다.



서미스터에는 세라믹 소결형의 NTC 서미스터, 티탄산바륨계 등으로 대표되는 PTC, 어떤 온도에서 급격하게 저항값이 바뀌는 CTR 서미스터 등이있습니다.



• NTC (Negative Temperature Coefficient): 온도가 높아지면 저항이 감소하는 특성 (가장 일반적인 온도 센서)
• PTC (Positive Temperature Coefficient): 온도가 높아지면 저항이 증가하는 특성 (과전류 보호 및 낮은 온도 조절용)
• CTR (Critical Temperature Resistor): 일부 특수한 용도 사용

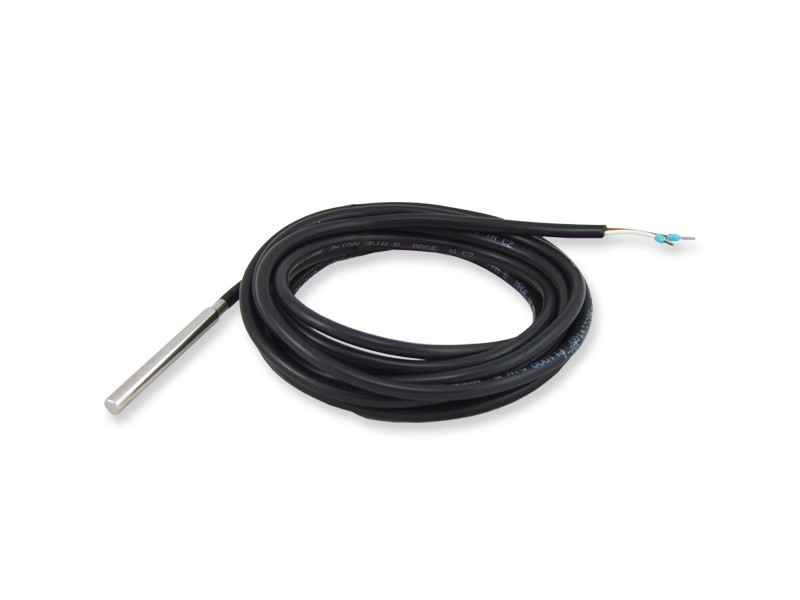

2선식 NTC 온도 센서 EE461

2. NTC 서미스터의 핵심: 저항 - 온도 특성

NTC 서미스터는 온도가 낮을 때는 저항이 높고, 온도가 올라가면 저항이 급격히 떨어지는 비선형적 특성을 보입니다.



📌NTC 10k vs 2.2k 차이점

E+E 온도 센서 데이터 시트에서 흔히 볼 수 있는 이 숫자들은 25℃에서 명목 저항값을 의미합니다.

• NTC 10k: 25℃에서 저항값이 10kΩ(10,000 Ω)이라는 뜻입니다. 가장 흔하게 쓰이는 규격입니다.
• NTC 2.2k: 기준 온도(보통 25℃)에서 저항값이 2.2kΩ(2,200Ω)인 서미스터입니다. 낮은 저항값이 필요한 특정 회로에 사용됩니다.

3. 정밀한 온도 계산을 위한 수식 (Steinhart-Hart)

서미스터의 저항값으로 실제 온도를 구하려면 단순 선형 계산으로는 오차가 큽니다.

이때 가장 정확한 모델인 스테인하트-하트(Steinhart-Hart)식을 사용합니다.



스테인하트-하트 수식

• T: 절대온도(K)
• R: 측정된 저항값
• a,b,c: 각 서미스터 고유의 보정 상수

만약 상수를 모른다면, 비교적 간편한 β 모델을 사용하기도 합니다.

여기서 β(민감도 지수)는 재료의 고유 상수로, 보통 3950 등과 같은 값으로 주어집니다.



👉예: NTC 10k, B3950

4. NTC 온도 테이블(R-T Table) 활용법

설계 시 수식을 직접 계산하기 번거롭다면 E+E에서 제공하는 온도 테이블(R-T Table)을 참조하세요!

5. 설계 시 주의사항: 자기발열(Self-heating)

서미스터에 전류가 흐르면 Joule 열(P=I²R)이 발생하여 스스로 온도가 올라가는 자가발열 현상이 생깁니다.

이로 인해 측정 오차가 발생하므로, 이를 최소화하려면 측정 전압을 낮추거나 높은 저항 값의 서미스터를 선택해야 합니다.

---

정밀한 온도 측정은 올바른 센서 선정과 수식 적용에서 시작됩니다.

단순히 온도를 재는 것을 넘어, 공정의 신뢰성을 확보하기 위해서는 사용 환경에 맞는 서미스터 규격과 결선 방식을 고려해야 합니다.

이플러스이 일렉트로닉(Epluse Elektronik)은 국제 표준을 준수하는 고정밀 NTC 및 RTD 솔루션을 제공합니다.

설계 과정에서 기술적 상담이나 데이터 시트 해석이 필요하시다면 언제든 저희 기술 지원팀을 찾아주세요.
