산업용 온도 센서 종류 총정리 : RTD(Pt100/Pt1000)·Thermistor(NTC/PTC)·열전대 차이

산업 현장에서 온도는 가장 기본적이면서도 중요한 측정 변수입니다.

공장 자동화, HVAC, 제약·클린룸, 데이터센터, 연구개발 등 다양한 분야에서

온도 센서(Temperature Sensor)는 필수적으로 사용됩니다.



하지만 온도 센서는 종류가 다양하기 때문에 이런 문의를 많이 받습니다.

• RTD 센서란 무엇인가요?
• Pt100과 Pt1000 차이는 뭔가요?
• 열전대는 언제 필요한가요?

이번 글에서는 산업용 온도 센서의 대표적인 종류와 원리를 한 번에 정리하고,

각 센서가 어떤 환경에 적합한지 선택 기준까지 소개하겠습니다.

---

온도 센서란? (Temperature Sensor)

온도 센서란 온도를 측정하여 전기적 신호로 변환하는 계측 장치입니다.

산업용 온도 측정에서는 단순히 온도를 "재는 것"을 넘어

• 공정 제어(Process Control)
• 품질 관리(Quality Assurance)
• 장비 과열 방지(Overheating Protection)
• ISO/GMP 등 환경 규정 대응

등을 위해 신뢰성 있는 센서 선택이 중요합니다.



---

온도 센서 종류: 접촉식 vs 비접촉식

온도 센서는 측정 방식에 따라 크게 두 가지로 나뉩니다.



1. 접촉식 온도 센서(Contact Type)

대표적인 접촉식 온도계는 다음과 같습니다.

• 열전대(Thermocouple)
• RTD(Resistance Temperature Detector)
• Thermistor(서미스터)
• 바이메탈
• 액체 온도계

산업 현장에서 가장 많이 쓰이는 방식은 열전대와 RTD입니다.



2. 비접촉식 온도 센서(Non-Contact Type)

측정 대상에 닿지 않고 적외선을 이용해 표면 온도를 측정합니다.

• 적외선(IR) 온도계

빠르고 안전하지만 내부 온도 측정에는 제한이 있습니다.

---

열전대(Thermocouple) 온도 센서란?

열전대는 서로 다른 두 금속의 접합부에서 발생하는 전압(Seebeck 효과)을 이용해 온도를 측정합니다.



열전대 특징

✔️높은 온도에서 작동 (일반적으로 -200℃에서 2300℃ 이상까지 측정 가능)

✔️ 응답 속도가 빠름

✔️ 구조가 단순하고 내구성이 좋음

접합 부분에서 발생하는 열전력이 작기 때문에 정밀한 온도 측정은 어려울 수 있음

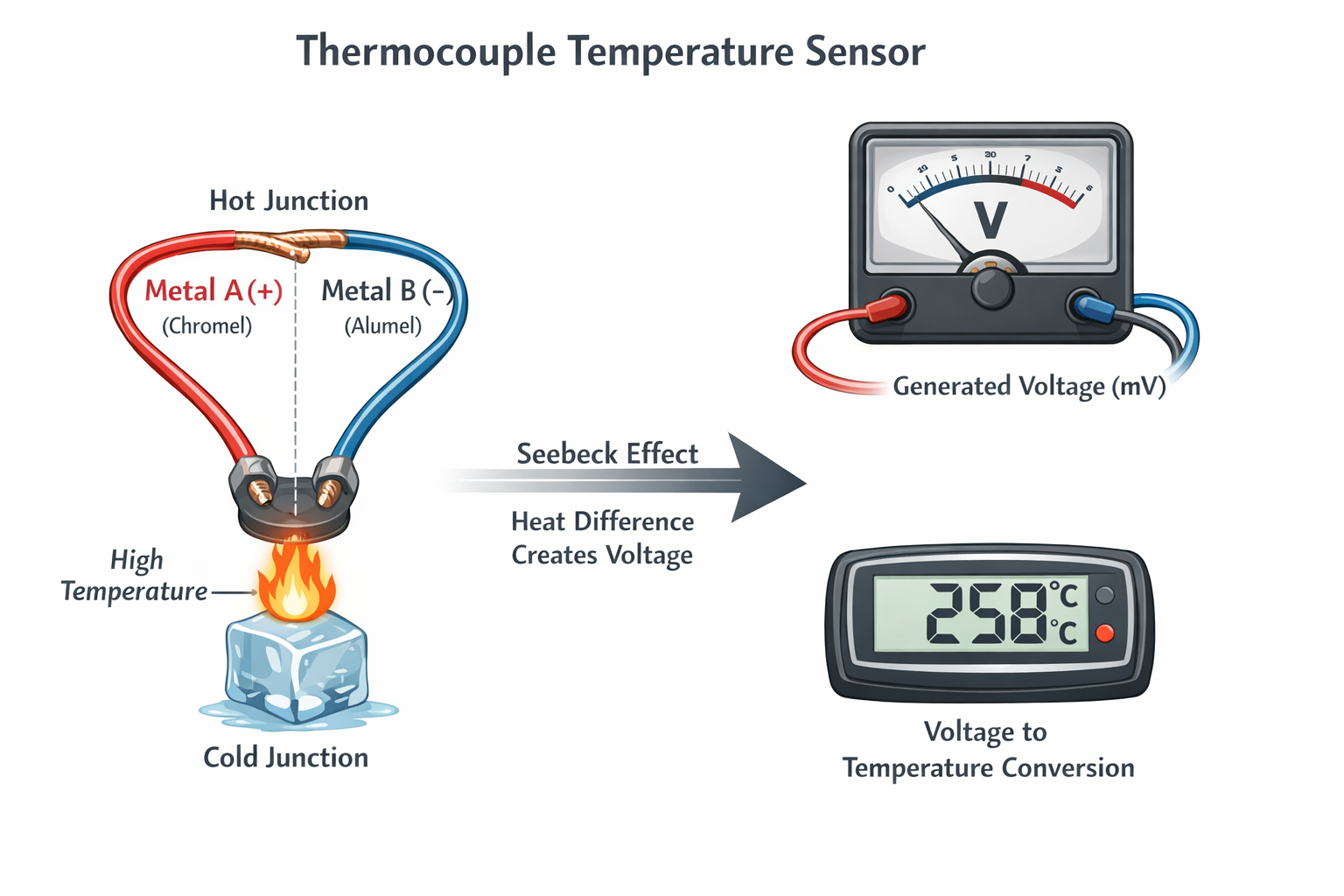

열전대(Thermocouple) 원리 (AI 생성)

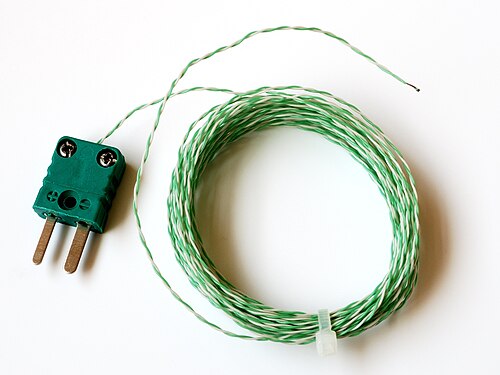

Typical low cost type K thermocouple 출처: Wikipedia

---

RTD 센서란? (Resistance Temperature Detector)

RTD는 온도 변화에 따라 금속 저항값이 선형적으로 변하는 원리를 이용한 정밀 온도 센서입니다.

대표적인 산업 표준 센서는 백금 기반의

• Pt100
• Pt1000

입니다.



RTD 특징

✔️ 높은 정확도

✔️ 장기 안정성 우수

✔️ 국제 표준(IEC 60751) 기반



Pt100 vs Pt 1000 차이

Pt100과 Pt1000은 모두 백금 RTD 센서이지만 기준 저항값이 다릅니다.

항목	Pt100	Pt1000
0℃ 저항값	100Ω	1000Ω
저항 변화량	0.385Ω/℃	3.85Ω/℃
장점	산업 표준, 고정밀 적용	리드선 영향 적고 회로 설계 용이
적용 분야	공정 계측, 3·4선식	HVAC, 빌딩 자동제어, 2선식

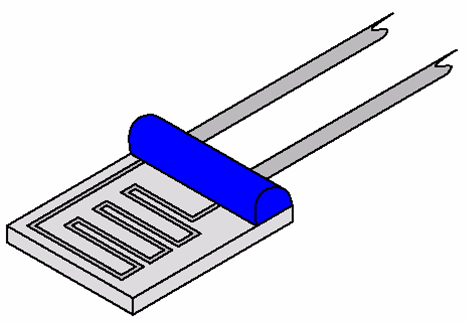

Thin-film Resistance Temperature Detector 출처: Wikipedia

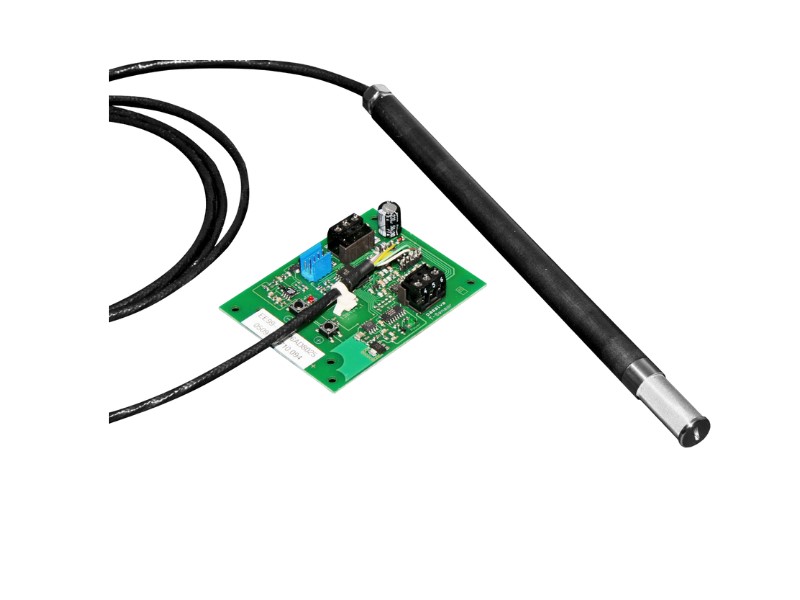

E+E의 RTD Humidity&Temperature Sensor EE99x-1

---

Thermistor(서미스터)란?

Thermistor는 반도체 기반 온도 센서로 온도 변화에 따라 저항값이 크게 변하는 특징이 있습니다.



Thermistor 특징

✔️ 빠른 응답 속도

✔️ 저렴한 비용

✔️ 비선형 특성

✔️ 측정 범위가 제한적



NTC와 PTC 차이

• NTC(Negarive Temperature Coefficient) : 온도가 올라가면 저항 감소
• PTC(Positive Temperature Coefficient) : 온도가 올라가면 저항 증가 → 보호 장치용

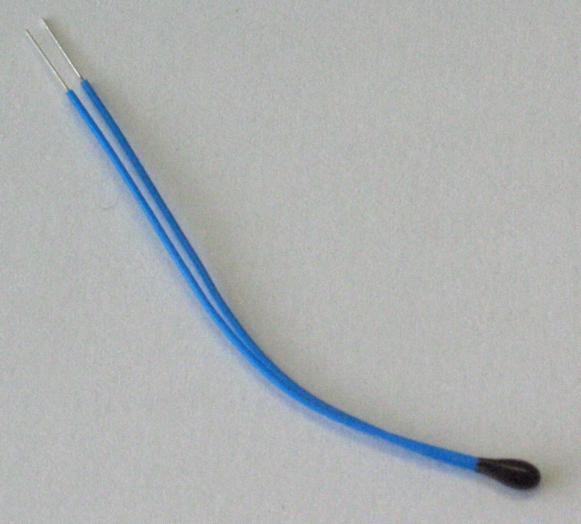

NTC thermistor, bead type, insulated wires 출처: Wikipedia

---

산업용 온도 센서 선택 기준

정리하면 산업 현장에서는 목적에 따라 센서를 선택합니다.

• 고정밀 + 표준 대응 → RTD (Pt100/Pt1000)
• 초고온 측정 → 열전대 (Thermocouple)
• 저가형 + 빠른 응답 → NTC Thermistor
• 비접촉 표면 측정 → IR 온도계

온도 센서는 단순 부품이 아니라 공정 품질과 안전을 결정하는 핵심 계측 요소입니다.

E+E 온도 센서 라인업 바로 가기

HVAC 및 클린 룸 어플리케이션을위한 온도 트랜스미터.



관련 글 더 보기 (Temperature Sensor Series)

산업용 온도 센서에 대해 더 깊이 이해하고 싶다면 아래 시리즈 글도 함께 참고해 보세요.



👉Active vs Passive 온도 센서 차이

👉 Pt100 vs Pt1000 차이 완전 정리

👉 Thermistor 원리와 NTC 10K 의미 (예정)



온도 센서는 측정 방식과 출력 타입에 따라 적용 범위와 정밀도가 달라지며

특히 산업용 환경에서는 RTD와 같은 표준 기반 센서 선택이 중요합니다.

---
